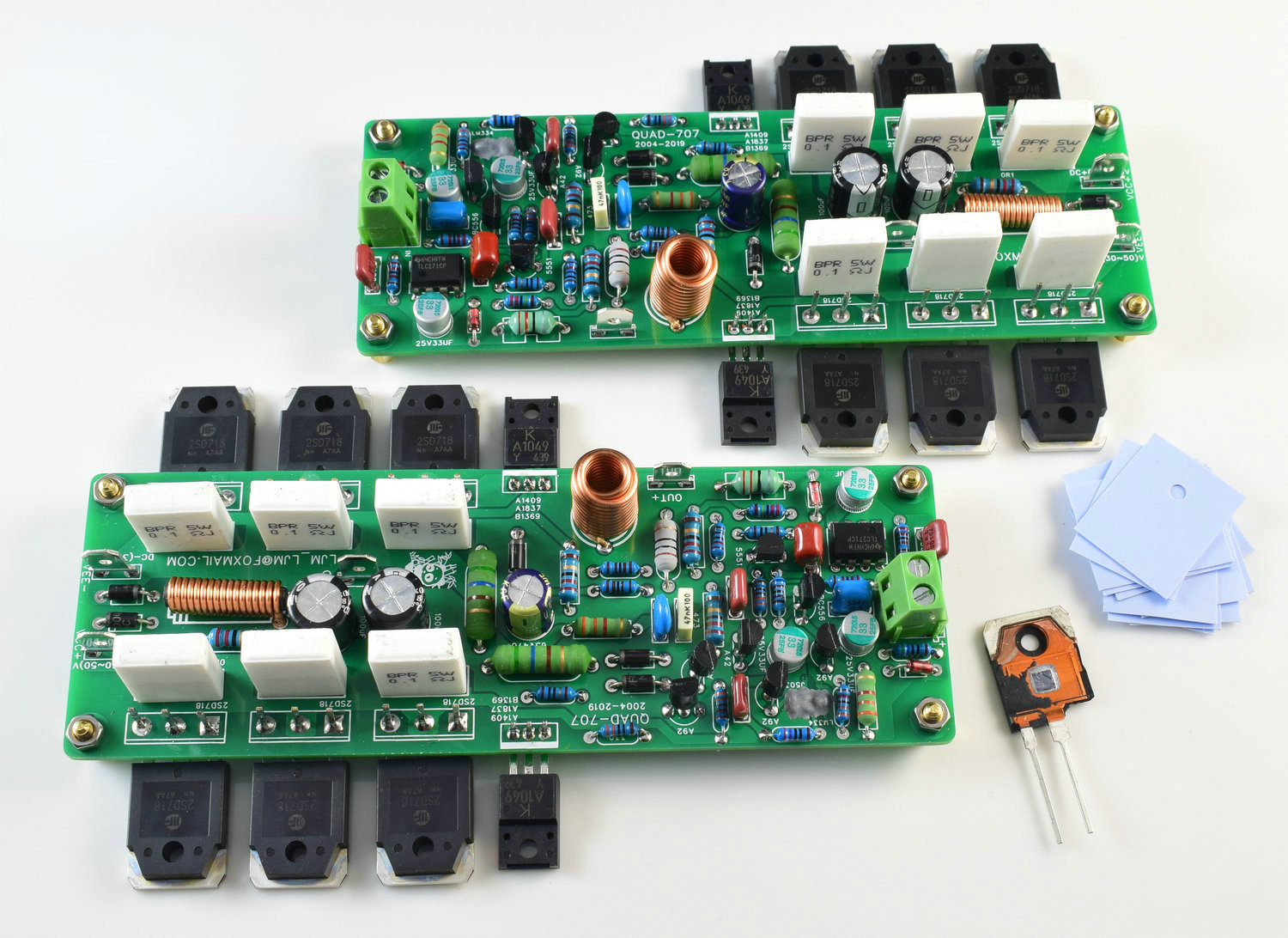

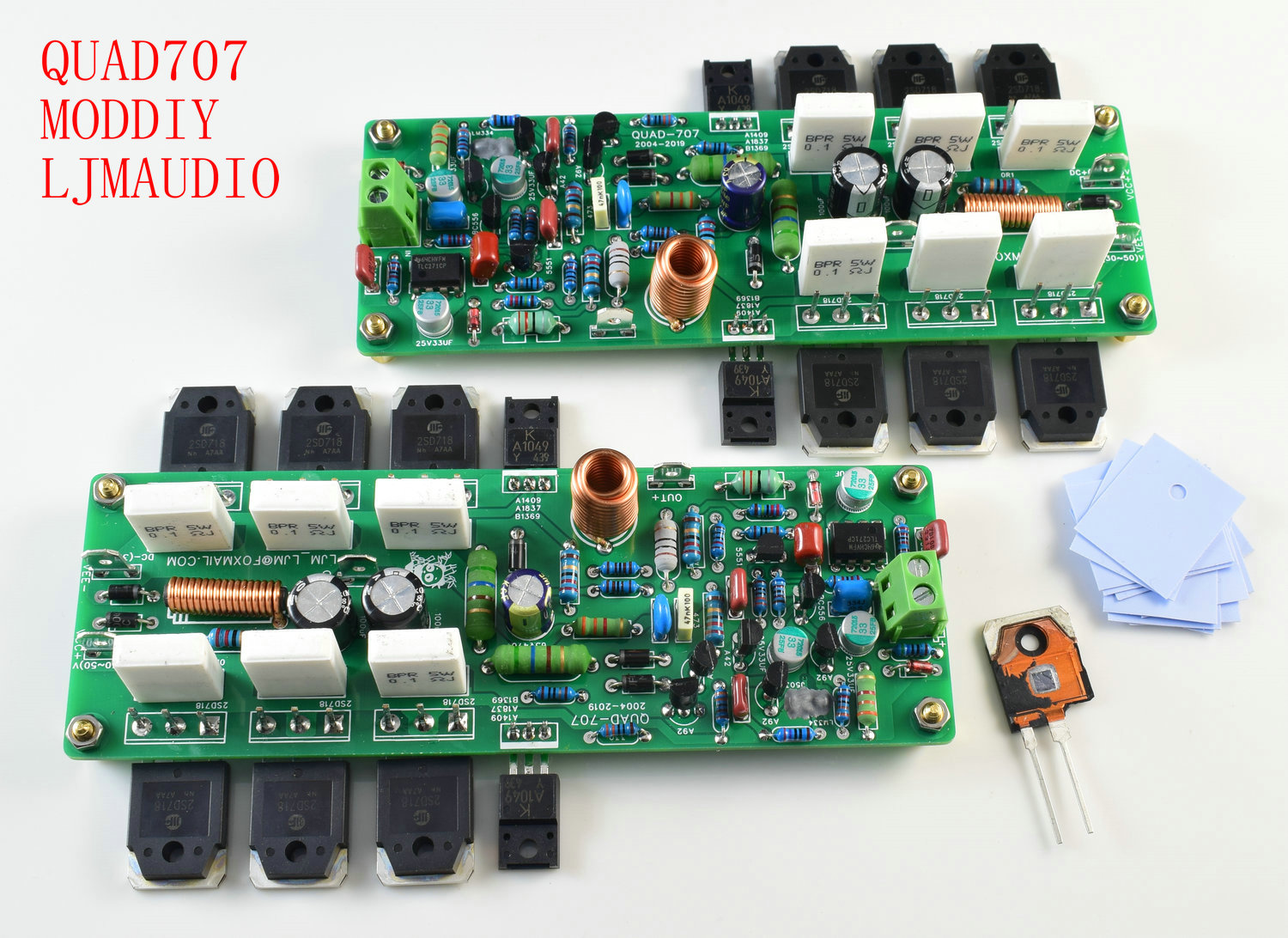

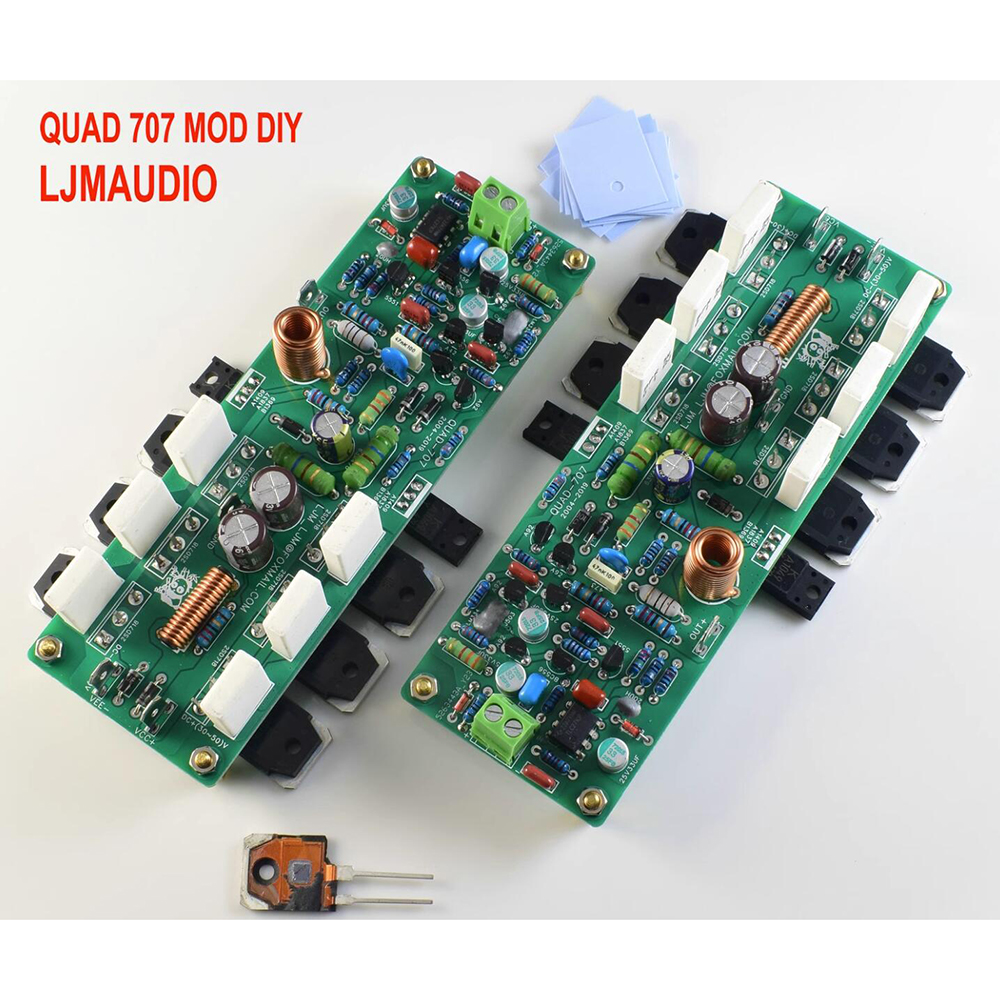

Усилитель QUAD707, 2 шт

Параметры:

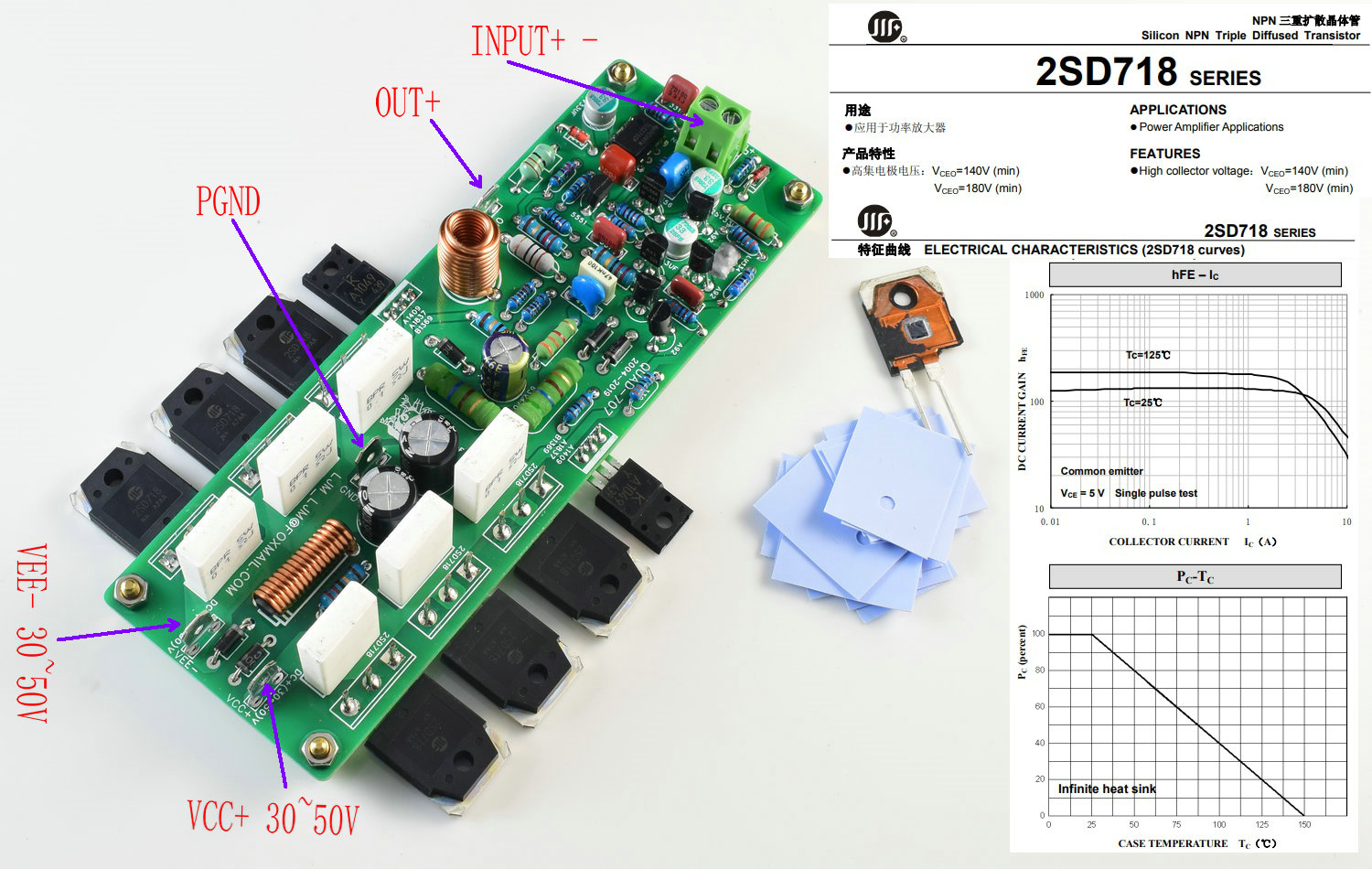

Напряжение питания постоянного тока +- (от 25 В до 55 В). Рекомендуемое напряжение составляет + -45 В постоянного тока.

Выходная мощность 125 Вт 8R, 250 Вт 4R.

Частотная характеристика APSYS 2 Тестовые данные: 20HZ-0DB, 10HZ-0.3DB, 10K HZ-0.1DB, 20KHZ-0.3DB

Измерение осциллографа SR 25V/US.

THD + N <0,01%

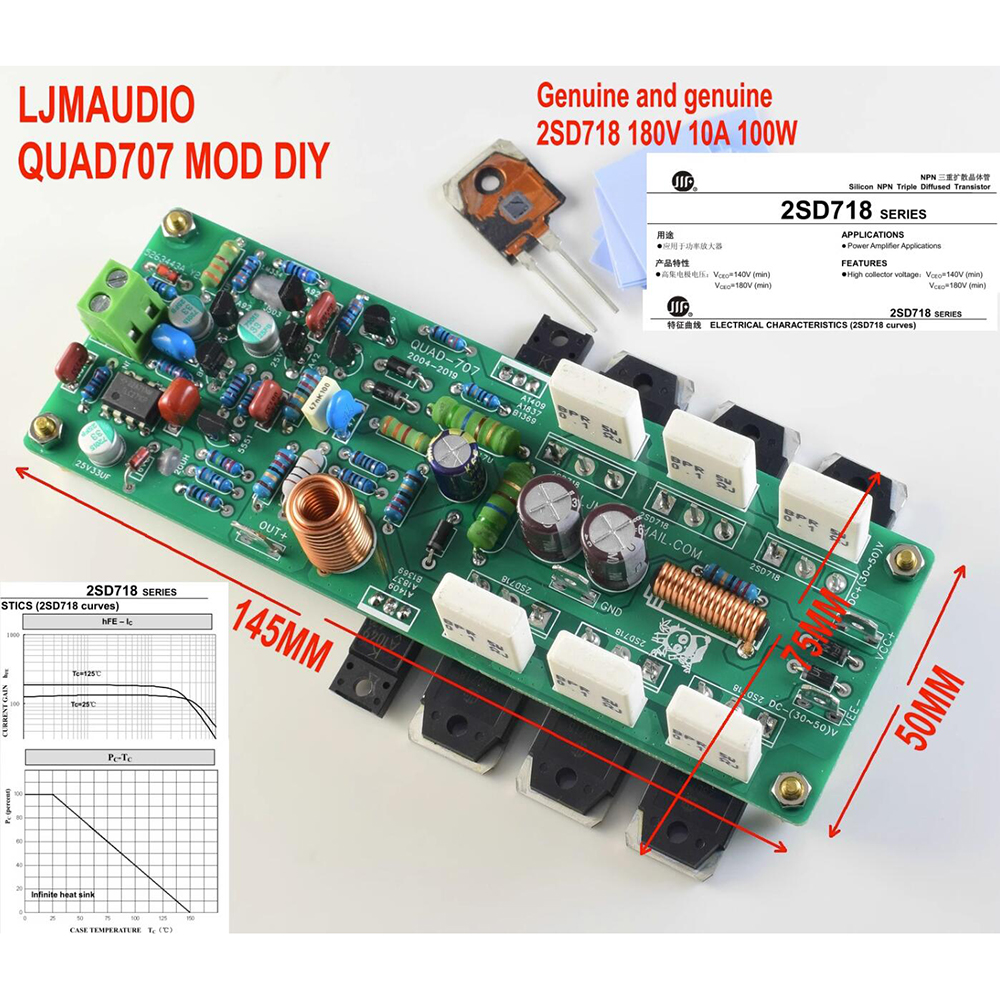

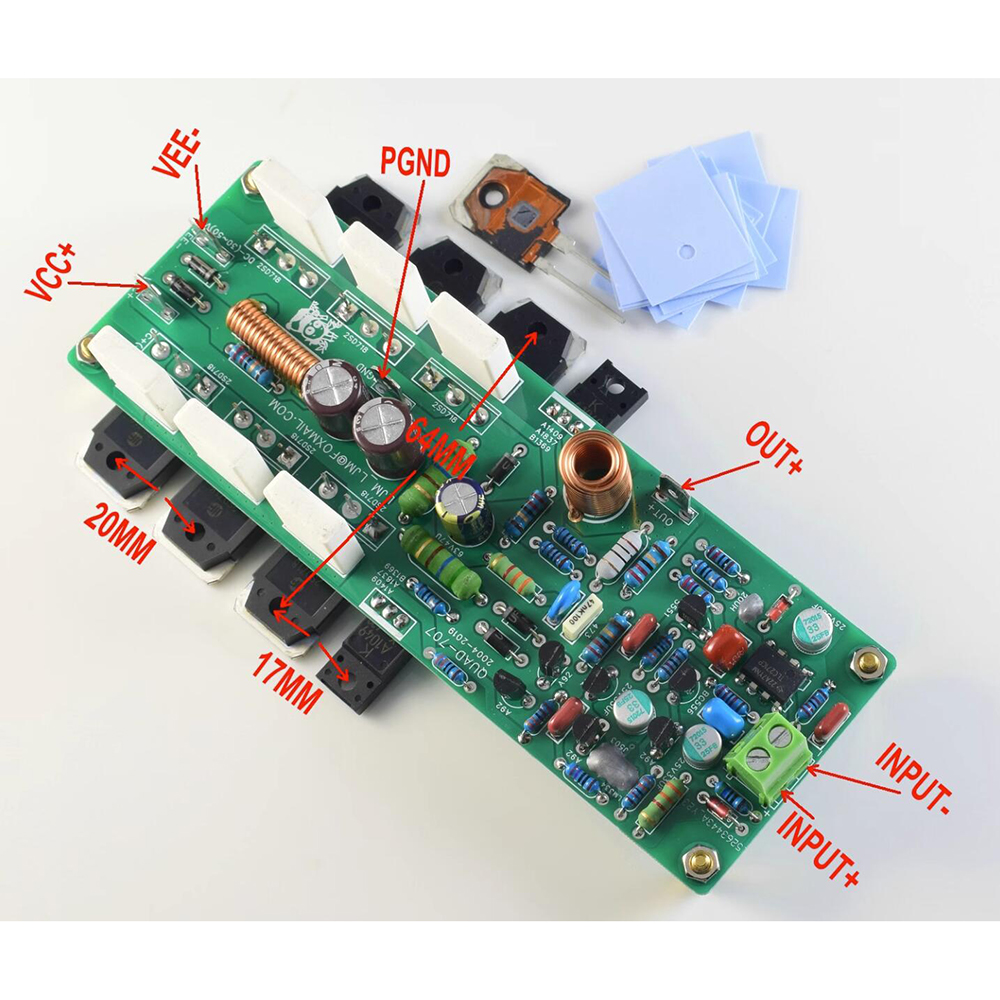

Размер печатной платы 50 мм X 145 мм.

2 канала 2 пластины весят 240 грамм.

Увеличение (усиление) = 51,5 раза

Статический ток выходного каскада = 0 мА

Моно статический ток ~ 100 мА

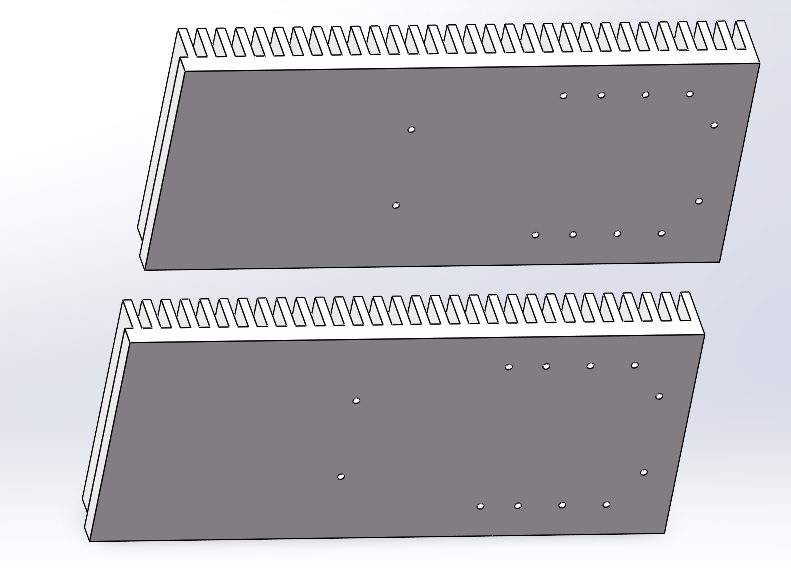

Рекомендуемый радиатор на канал более 500 г (напряжение + -45 В)

Высокая производительность OP с оригинальным операционным усилителем TLC271.

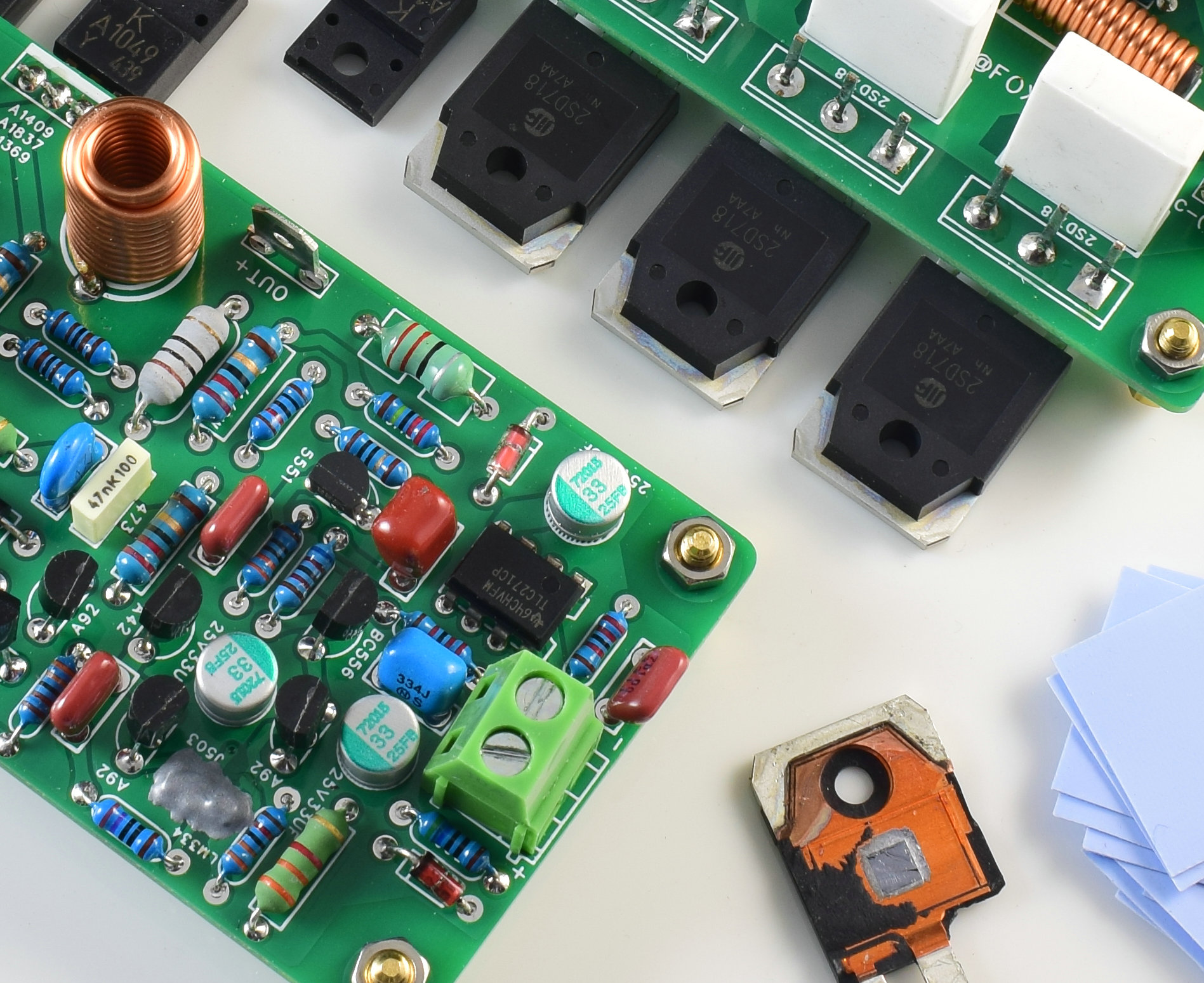

В выходном транзисторе используется оригинальная силовая трубка Hua Micro Semiconductor 2SD718 (180 В, 10 А, 100 Вт) с 6 звуковыми каналами.

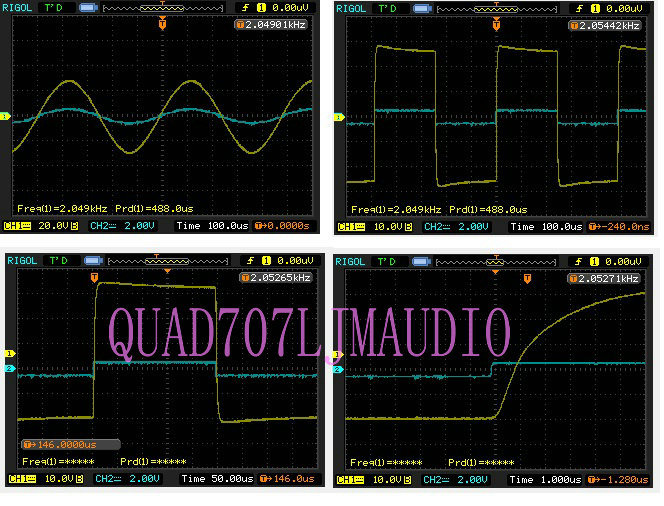

Данные испытаний осциллографа:

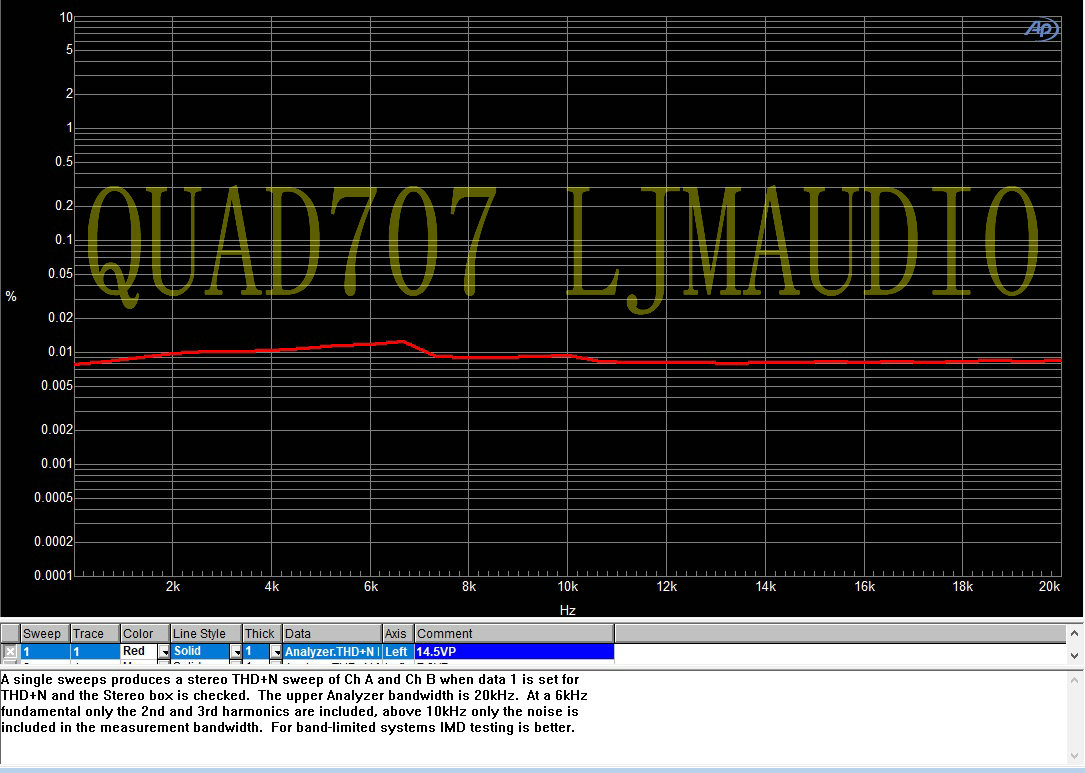

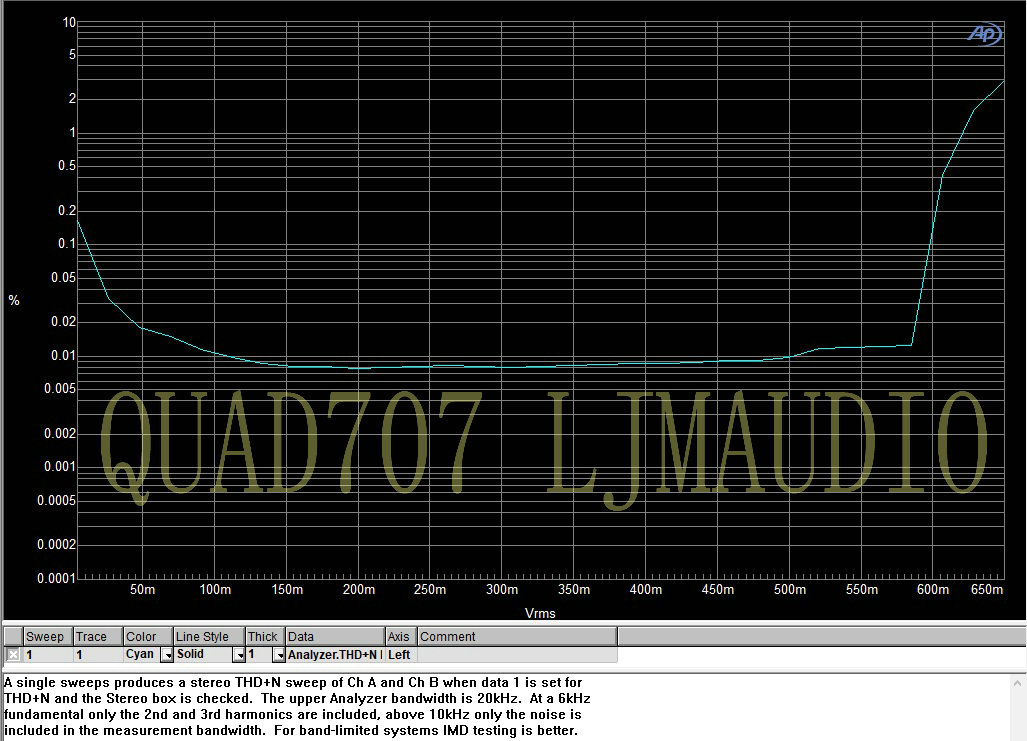

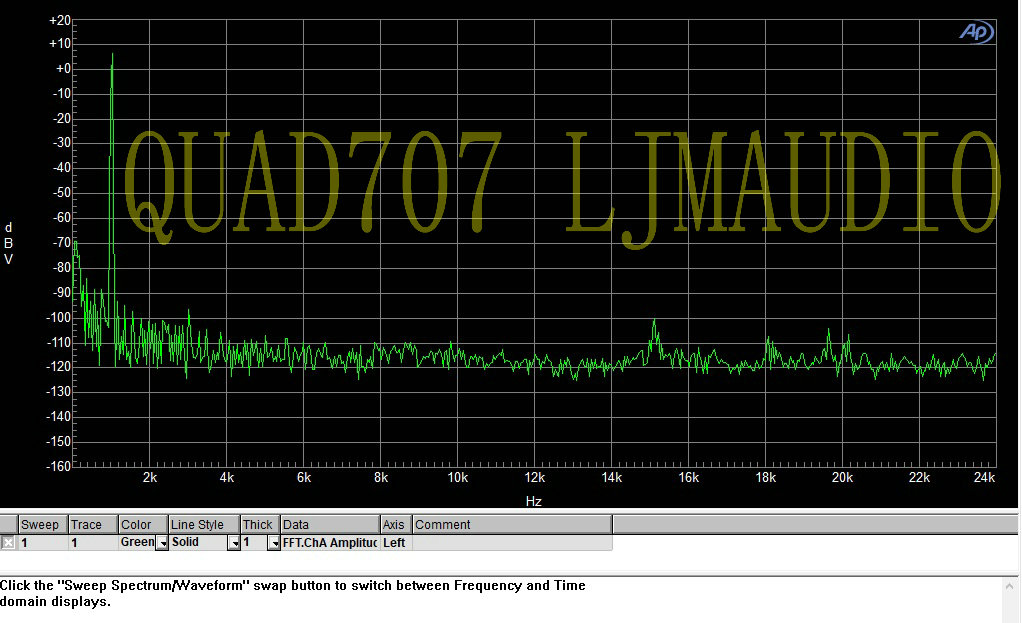

Данные испытаний APSYS 2:

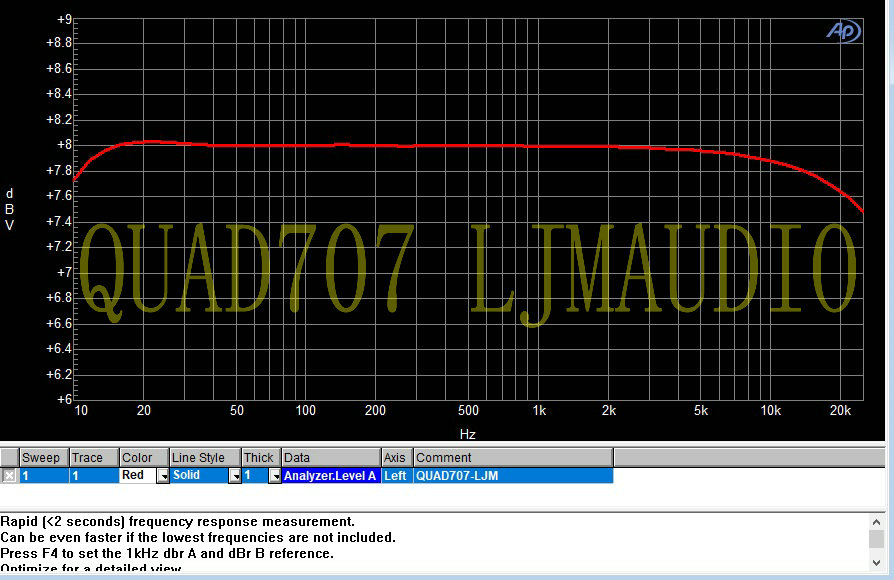

Частотный диапазон: 20 Гц-0 дБ, 10 Гц-0, 3 дБ, 10 кГц-0, 1 дБ, 20 кГц-0, 3 дБ

THD + N <0,01%

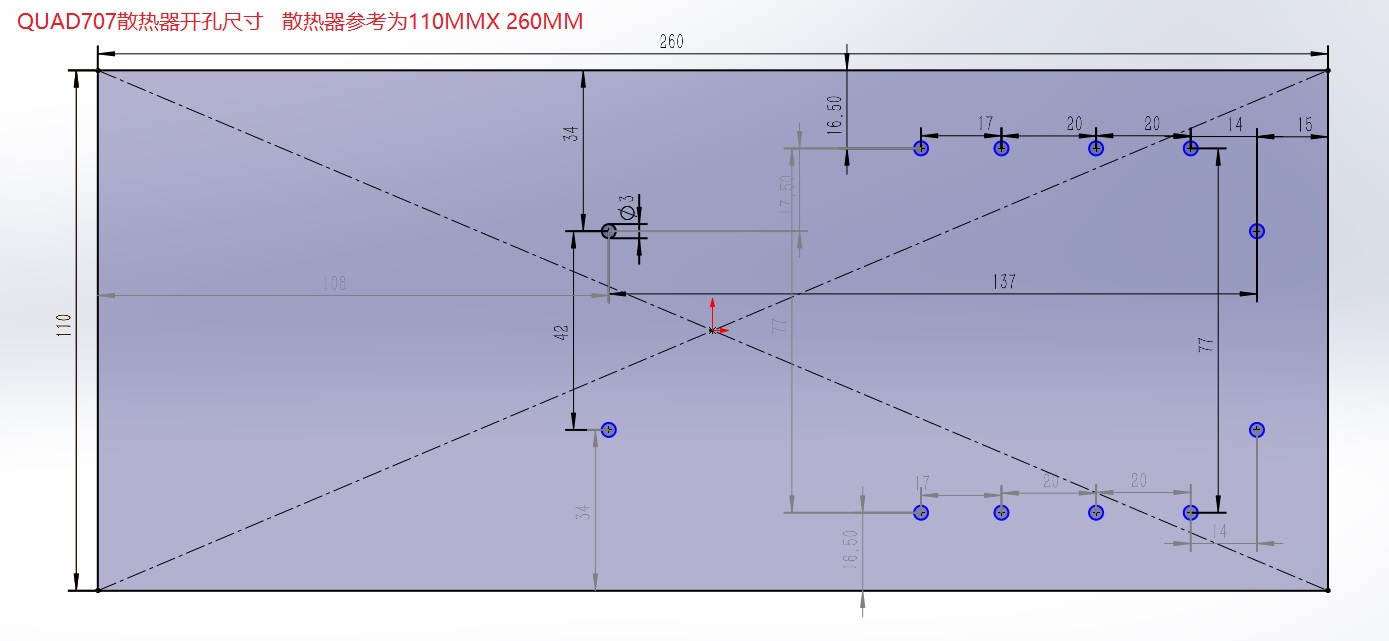

Документ САПР

https://pan.baidu.com/s/1Pgy1LZn7vLrsxdJBlmbEEA?pwd=dujj
Dujj
