Векторный анализатор сети NANOVNA 50K-900 МГц, цифровой анализатор коротких волн, стоячих волн, HF, VHF, UHF

Базовая Производительность:

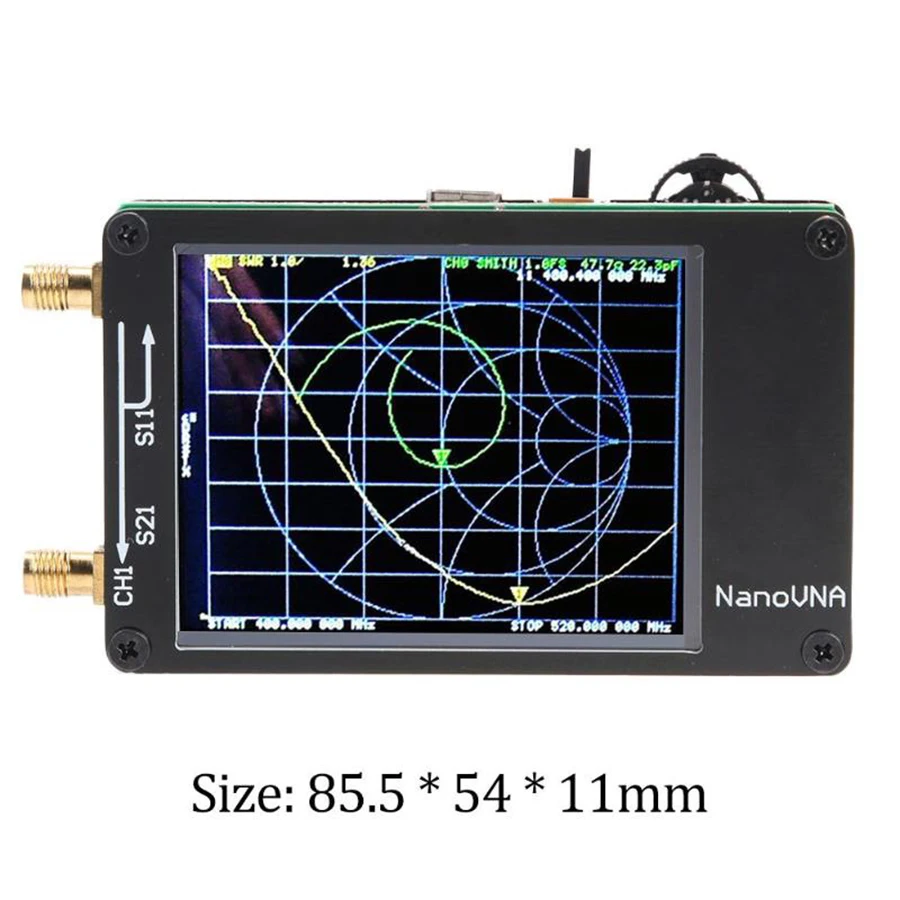

Печатная плата: 54 мм x 85,5 мм x 11 мм (без разъемов, переключателей)

Размер наружной упаковки: 150*80*20 мм

Частота измерения: 50 кГц ~ 900 кГц

● Выход RF: -13 дБм (максимум-9 дБм)

Диапазон измерения: 70 дБ (50 кГц, 300 МГц), 60 дБ (300-600 МГц), 50 дБ (600-900 МГц)

● КСВ порта: <1,1

Дисплей: 2,8-дюймовый TFT (320x240)

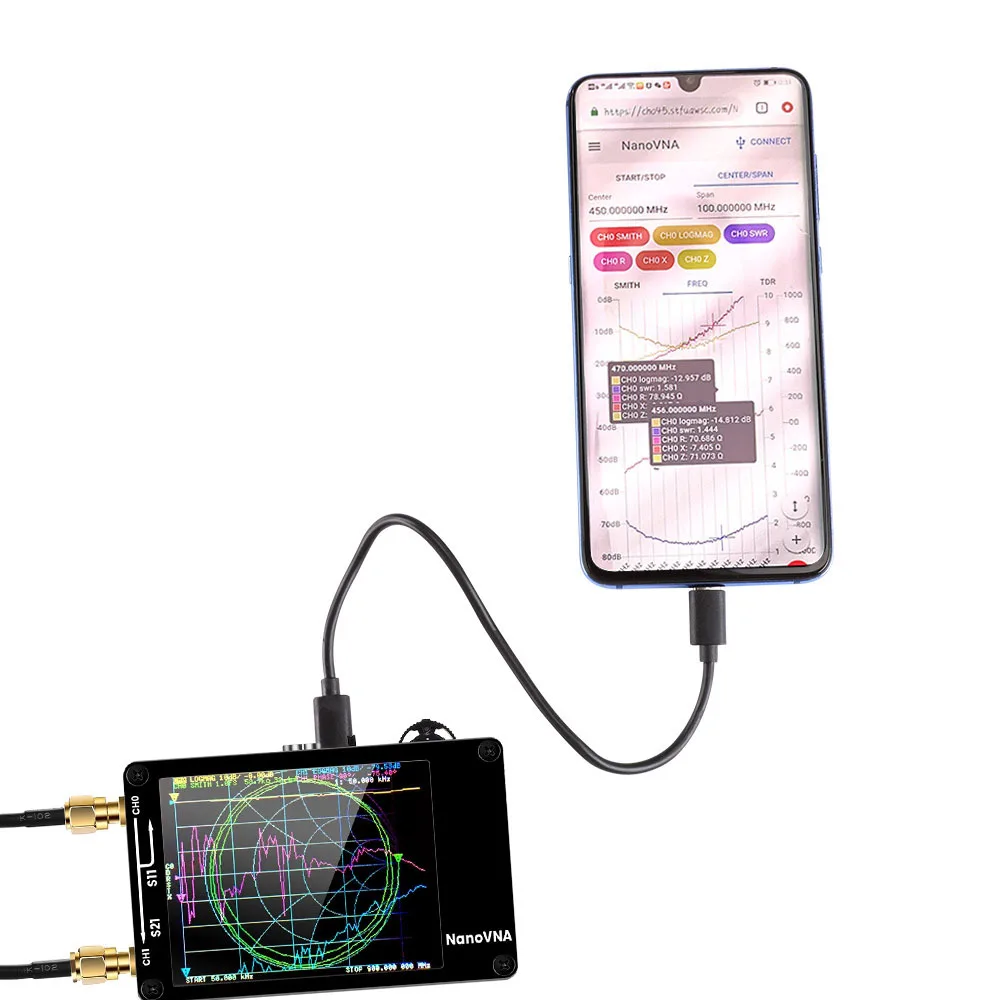

● Интерфейс USB: режим связи USB Type-C: CDC (последовательный)

Источник питания: USB 5 В 120 мА, встроенный аккумулятор 300 мАч или 500 мАч, максимальный ток зарядки 0,8 А

Количество точек сканирования: 101 (фиксированная)

Отслеживать дисплея: 4, Марк: 4, установите спасение: 5

● Вес нетто 180 грамм

● Английская версия

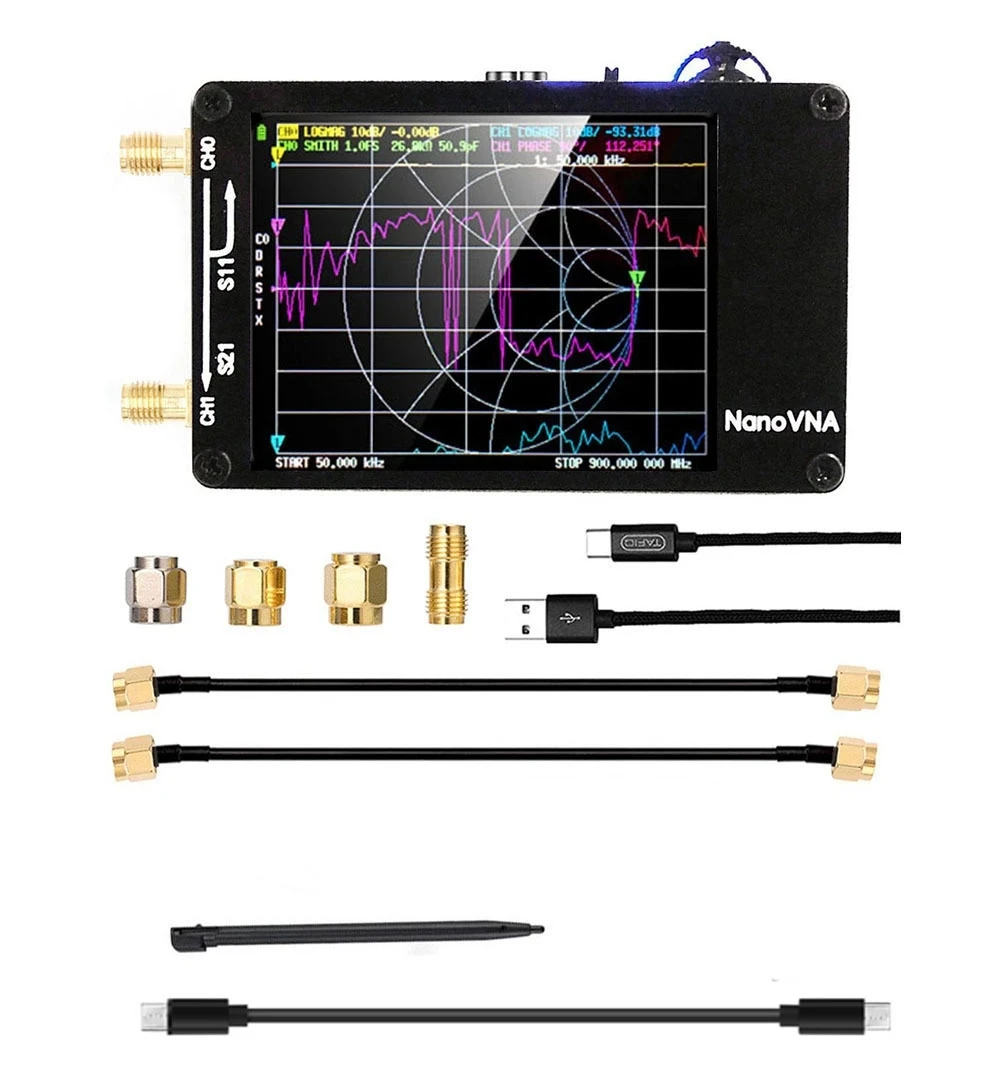

Весь набор NanoVNA включает в себя:

-Один хост NanoVNA (включая аккумулятор 450 мАч)

-Два 30-миллиметровых радиочастотных кабеля SMA от мужчины к мужчине RG174

-Один разъем SMA «Мама-мама»

-Один USB-кабель для передачи данных Type-C

Комплект для простой калибровки SMA (открытый/нагрузочный)

Измерение параметров S, коэффициента стоячей волны напряжения, фазы, задержки, диаграммы Смита
