Векторный анализатор сети S-A-A-2 NanoVNA-F V2

4,2 дюйма V2/2,8 дюйма V2

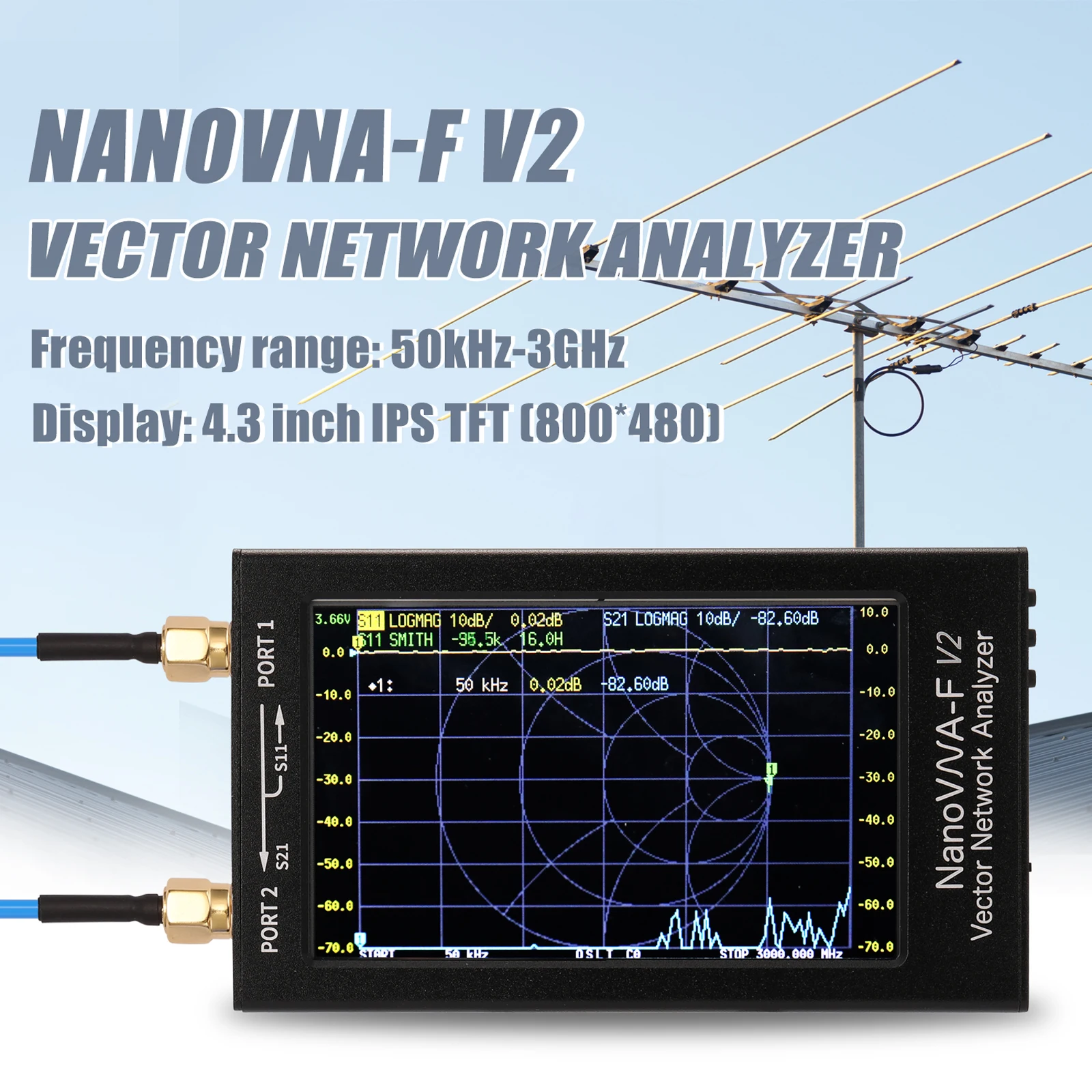

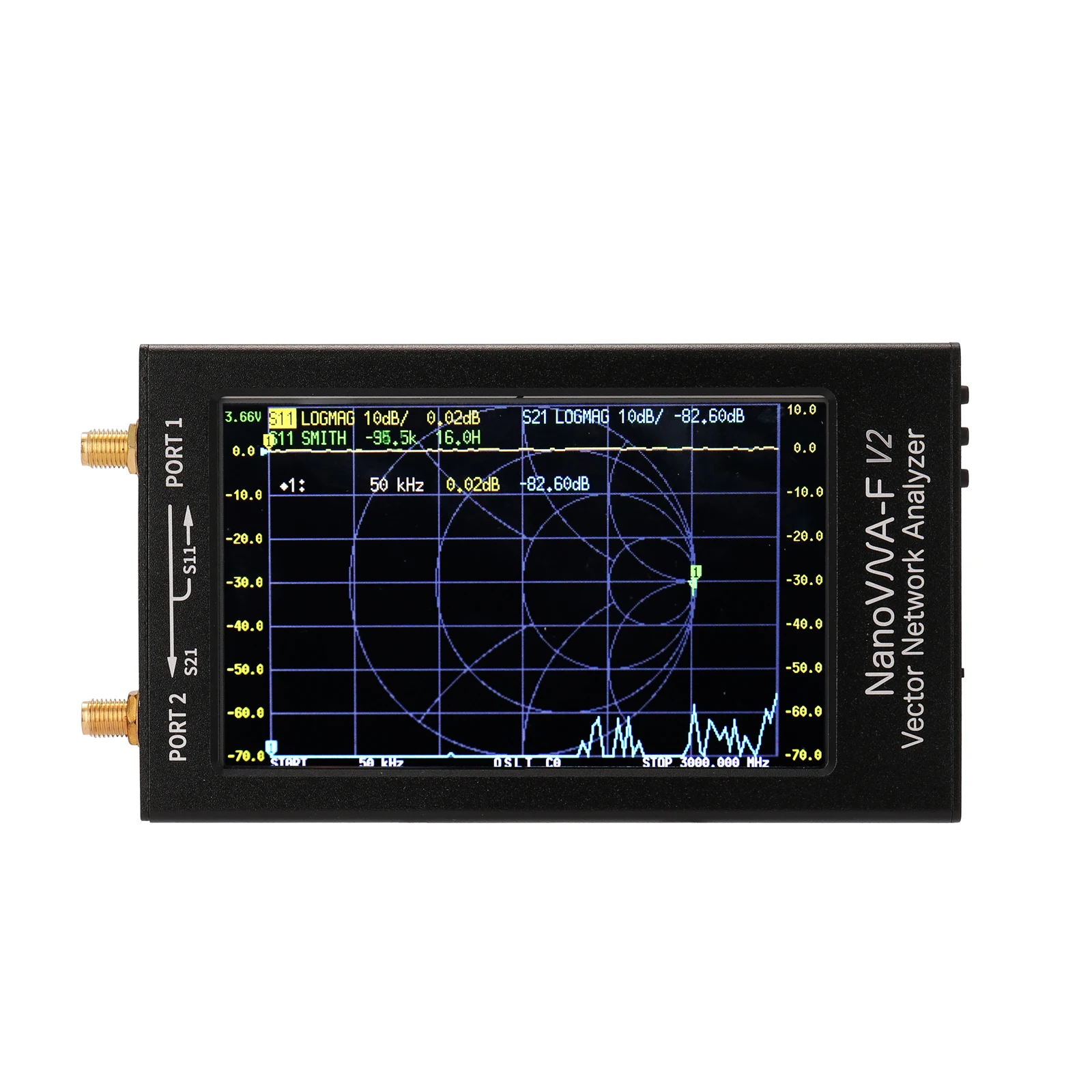

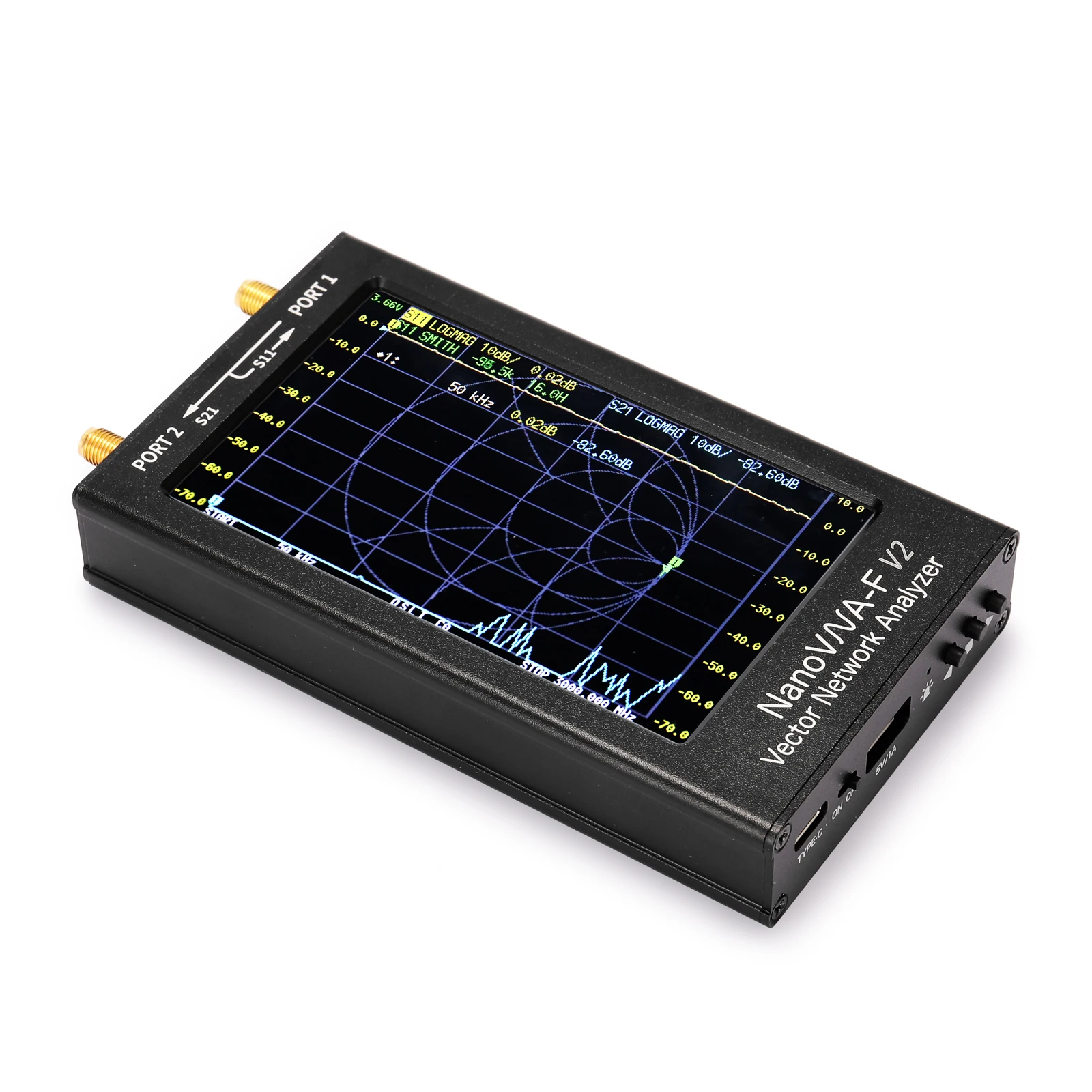

Портативный векторный сетевой анализатор NanoVNA-F V2-это новый продукт, разработанный на базе NanoVNA-F. Он использует 4,3-дюймовый ЖК-дисплей IPS и корпус из алюминиевого сплава. Он оснащен литиевой батареей большой емкости 5000 мАч в стандартной комплектации. Поддержка сенсорного экрана и боковой кнопки, поддержка китайского и английского интерфейса. Дизайн этого продукта основан на NanoVNA edy555 и OwOcomm S-A-A V2, а глубокая оптимизация программного обеспечения сделана на основе предыдущего продукта NanoVNA-F. Интерфейс работы совместим с NanoVNA-F, диапазоны измерений расширены до 3 ГГц, а динамические диапазоны больше. Измерение более точное, а операция более удобная.

Особенности:
4,3-дюймовый ЖК-дисплей IPS, разрешение 800*480, Сверхширокий угол обзора, длительное использование не повредит вашим глазам.
Корпус из алюминиевого сплава, прочный и долговечный, эффективно экранирует электромагнитные помехи для обеспечения точности измерения.

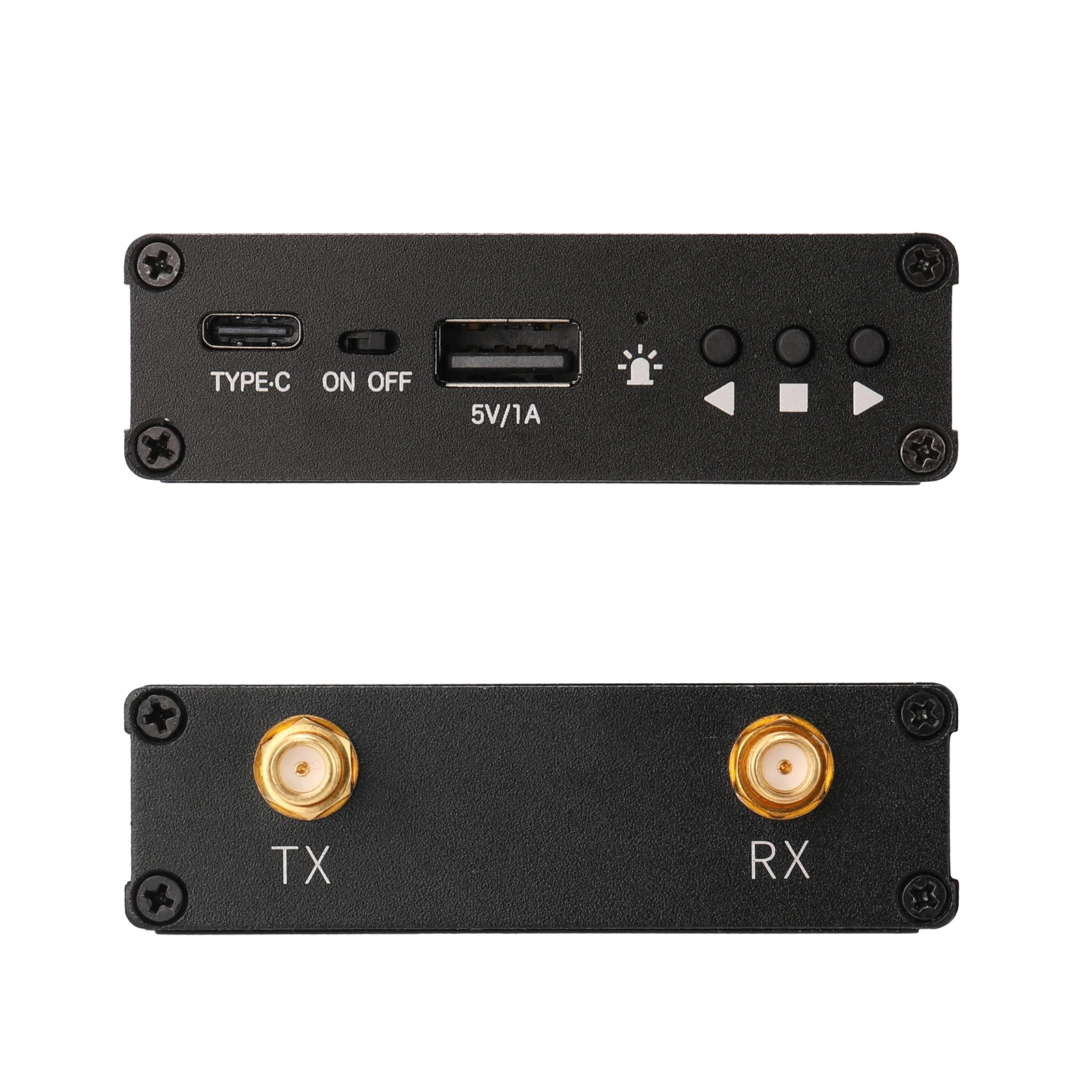

Радиочастотный интерфейс-SMA, что удобно для подключения различных проверяемых деталей.
Полностью сенсорный экран, с 3 боковыми кнопками одновременно, гибкая и удобная работа.
Поддержка китайского и английского интерфейса.
Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения.
Поддержка регулировки яркости экрана.
Прошивку можно обновить через виртуальный U-диск, программатор не требуется, и прошивку можно обновить с помощью прилагаемого кабеля для передачи данных USB Type-C.
Стандартные Калибровочные детали высокого качества и фазовый стабильный кабель RG405 для обеспечения точности калибровки.
Разработан с интерфейсом выходной мощности USB, который может поддерживать выходную мощность 5 В/1 А.
При использовании микросхемы сильноточной подзарядки 2А время подзарядки короче.
Поддерживая программное обеспечение главного компьютера, главный компьютер поддерживает китайские и английские интерфейсы.
Изображения экрана устройства можно получить, взяв снимок экрана хост-компьютера.

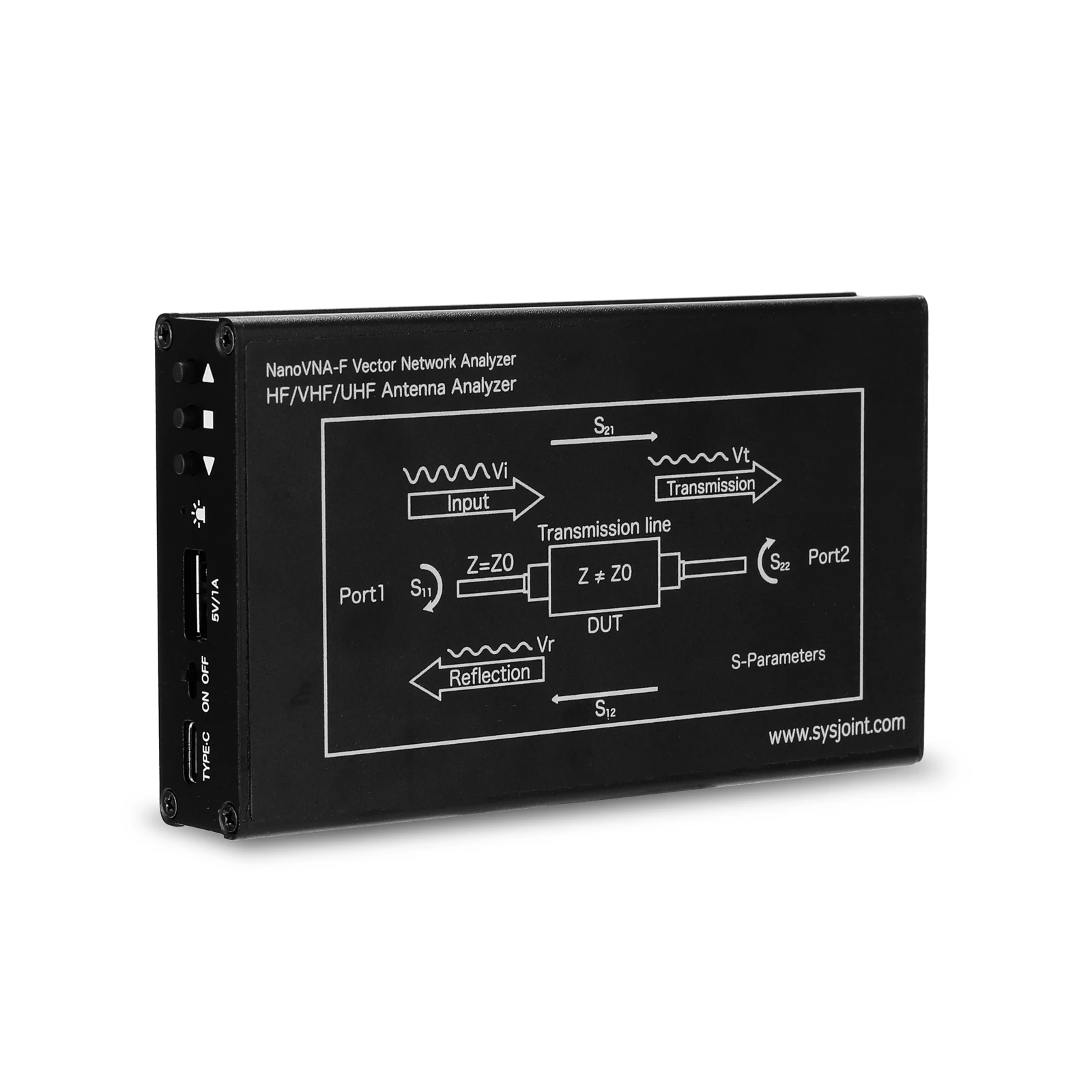

Функция: может измерять параметры S, коэффициент стоячих волн напряжения, диаграмму Смита, фазу, групповую задержку и т. Д.

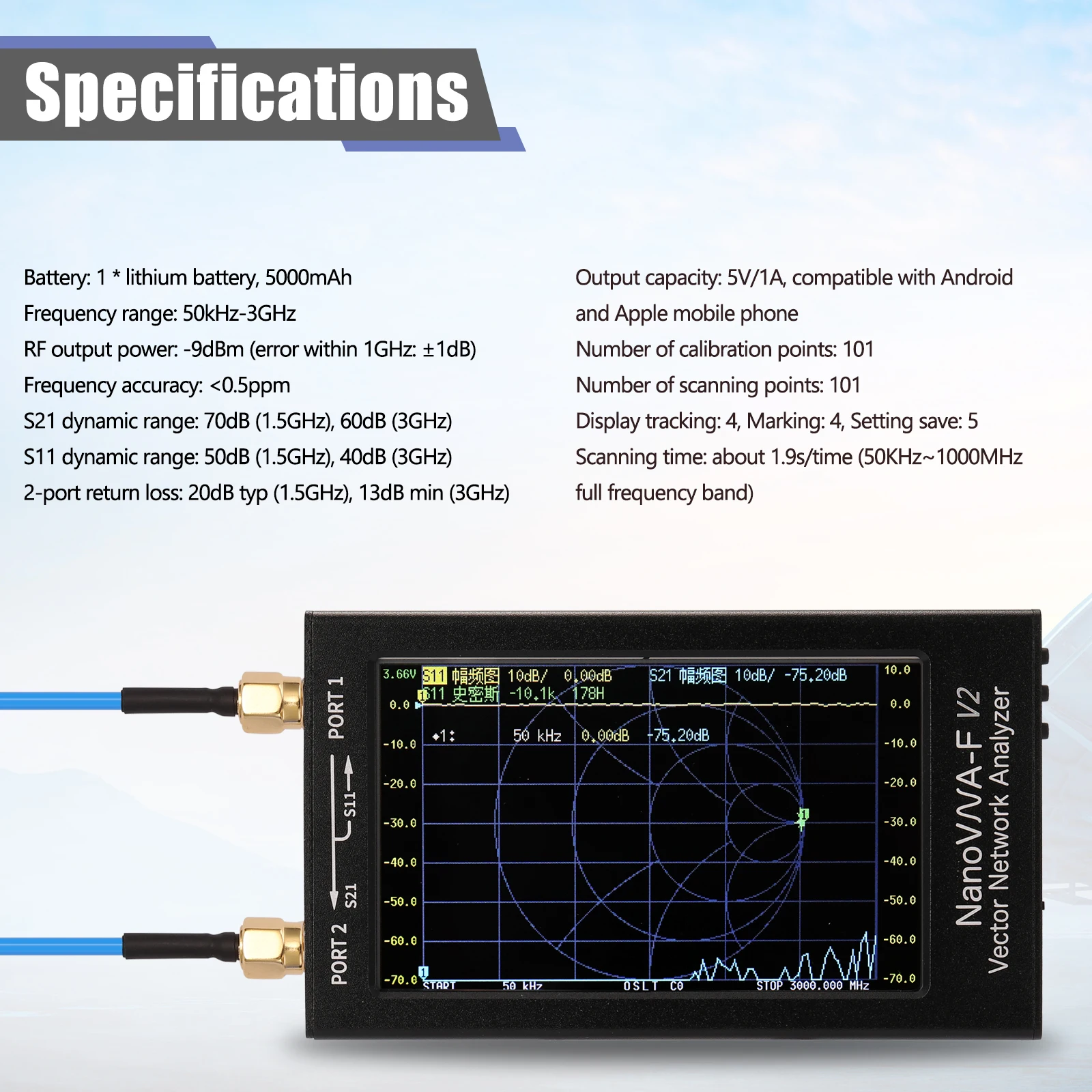

Технические характеристики:
Материал: алюминиевый сплав (корпус)
Основной Цвет: черный
Батарея: 1 * литиевая батарея, 5000 мАч
Частота: 50 кГц-3 ГГц
Выходная мощность RF: -9 дБм (погрешность в пределах 1 ГГц: ± 1 дБ)
Точность частоты: <0,5 ppm
Динамические диапазоны S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц)
Динамические диапазоны S11: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц)
2-портовые Возвратные потери: 20 дБ, тип. (1,5 ГГц), 13 дБ мин. (3 ГГц)
Количество калибровочных точек: 101 пункт
Количество точек сканирования: 101 точка
Количество трасс: 4
Количество точек отметки: 4 (панель точек отметки можно перемещать вверх и вниз по экрану)
Интерфейс USB: USB Type-C Режим связи: CDC (последовательный)
Настройка сохранения: 5 групп (после сохранения его можно напрямую вызвать при повторном использовании, нет необходимости в повторной калибровке, и сохраненные параметры перед последним выключением будут автоматически вызваны при повторном включении)
Поддержка интерполяции результатов калибровки, можно измерять без повторной калибровки после регулировки полосы частот измерения
Время сканирования: около 1,9 с/1 раз (полный диапазон частот 50 кГц ~ 3000 МГц)
Размер элемента: 140*73*20 мм/5,5*2,9*0,8 дюйма
Вес изделия: 270 г/9,5 унций
Размер упаковки: 250*150*50 мм/9,8*5,9*2,0 дюйма
Вес упаковки: 500 г/1,1 фунта

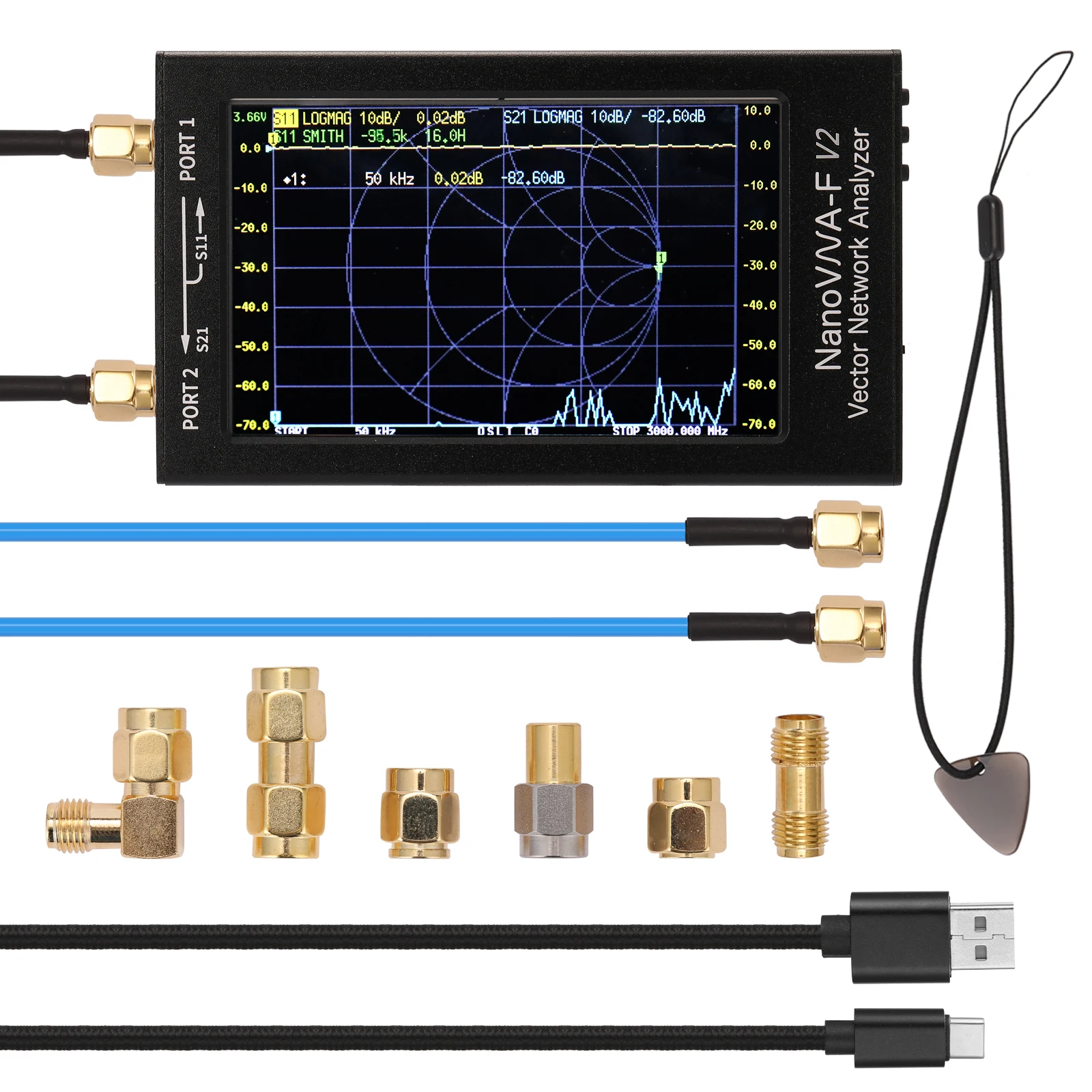

Список упаковки:
1 * Хост
1 * комплект для открытой калибровки SMA
1 * Комплект для калибровки короткого замыкания SMA
1 * комплект для калибровки нагрузки SMA 50 Ом
1 * SMA-KK Адаптер с двумя головками для женского отверстия
1 * SMA-JJ Двойной Штекерный адаптер
1 * SMA-JKW Отверстие от внешнего винта до внутреннего винта Адаптер для внутренних игл
2*200 мм SMA-JJ RG405 RF кабель
1 * USB-кабель для передачи данных Type-C
1 * стилус
