Встраиваемый роутер VT-X3E EC25-EU

Vertell VT-X3E EC-25EU – встраиваемый 3G/4G роутер. Предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 70 м. без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги.

Конструкция и элементная база роутера Vertell VT-X3E EC-25EU позволяет использовать его в диапазоне температур от -40 до +70 °C, без дополнительного подогрева. Vertell VT-X3E EC-25EU оснащен слотом Nano-SIM, с фиксирующей крышкой. Слот не допускает самопроизвольного отсоединения сим карты при вибрациях и температурных колебаниях.

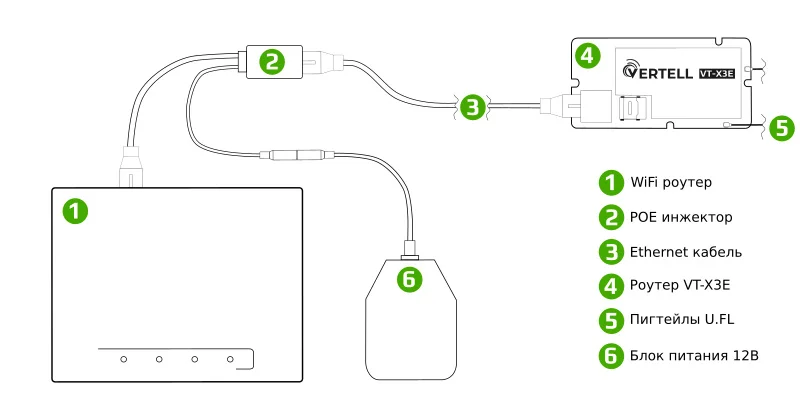

Схема подключения

Роутер оснащен двумя разъемами U.FL (IPEX1) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъем No1 подключается к разъему вертикальной поляризации антенны, разъем No2 - к разъему горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъем No1.

Подключение роутера Vertell VT-X3E EC-25EU к коммутатору или домашнему роутеру производится патч-кордом из витой пары через пассивный POE-инжектор совместно с подачей напряжения на роутер с помощью блока питания 12 - 15 V. При больших длинах патч-корда (свыше 40 м) рекомендуется использовать блоки питания с напряжением 15 V. Для стабильной работы рекомендуется использовать витую пару из медного кабеля с сечением жилы AWG 24. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим).

Установка в боксовой антенне

Места крепления роутера Vertell VT-X3E EC-25EU подходят для установки его в популярные антенны, например PETRA-9 MIMO2x2 BOX, PETRA BB MIMO 2x2 UniBox-2. Компактное исполнение устройства позволяет устанавливать его в малогабаритные боксы и антенны - облучатели, например в бокс VT-BOX1 или антенну VIKA-21 MIMO BOX.

Настройка и управление

Полная инструкция на https://vertell.ru.

Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера.

Функционал позволяет:

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций дает возможность подключиться к частоте с наилучшей скоростью.

2. Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.

3. Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.

В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.

Технические особенности

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 70 м. по витой паре.

• Технология подачи питания и данных по одному кабелю Passive-POE 12 В.

• Компактный размер роутера – 100x50 мм.

• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.

• Наличие механической защиты – металлическая крышка модема.

• Стандартизация кабельных соединителей, отсутствие винтовых разъемов.

• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, KROKS, VERTELL.

Модем Vertell VT-X3E EC-25EU разработан, произведен и сертифицирован в России.
