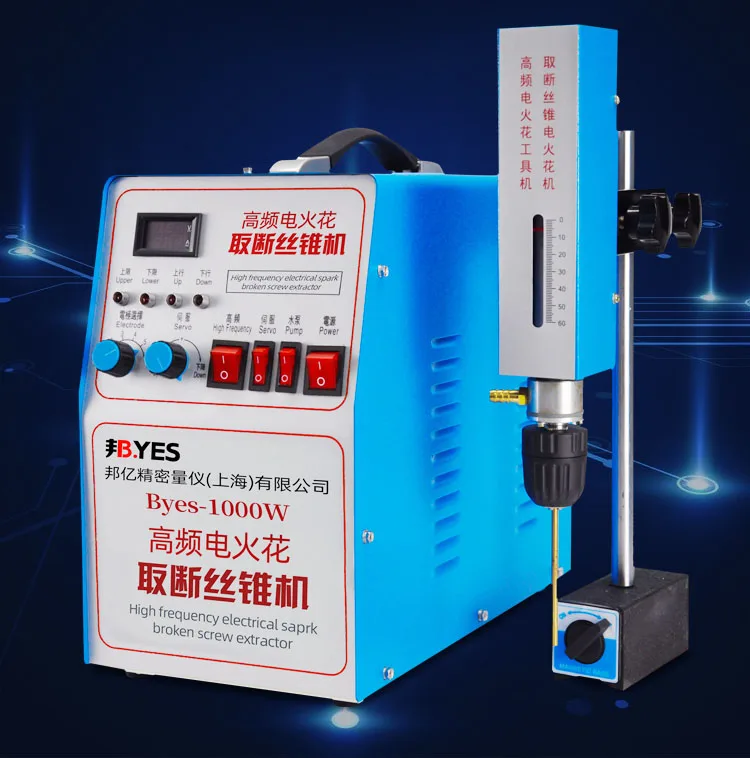

Высокочастотная электрическая импульсная машина для захвата проволоки EDM 220 В, 1000 Вт

1. Принцип работы высокочастотного электроискрового станка.

Во время обработки электрических импульсов электрод и заготовка соответственно подключены к двум полюсам высокочастотного источника питания, а рабочая жидкость представляет собой жидкость, распыляемую универсальным магнитным соплом. Через систему автоматического регулирования зазора, электрод инструмента проконтролирован для того чтобы кормить к воркпьесе. Когда зазор между двумя электродами достигает расстояния разряда, импульсное напряжение, приложенное к электроду, разрушает рабочую жидкость и генерирует Электрический искровый разряд. В момент разряда дуга генерирует резкую высокую температуру и сопровождается изменением давления, так что металлический материал в этот момент сразу же плавится, испаряется, и взрывается в рабочую жидкость и конденсируется в мелкие твердые частицы, которые отбираются рабочей жидкостью. В это время в результате электролитической коррозии на поверхности металла образуется яма, разряд прекращается, и рабочая жидкость восстанавливает состояние изоляции. Сразу после того, как следующий импульс напряжения продолжит разряжаться, повторите описанный выше процесс. Хотя в каждом импульсном разряде очень мало коррозии металла, в секунду возникают тысячи импульсных разрядов, которые могут быстро разъедать металл и достигать определенной производительности. При условии поддержания постоянного разрядного зазора между инструментальным электродом и заготовкой, при электроэрозии заготовки инструментальный электрод непрерывно подается на заготовку, И, наконец, обрабатывается форма, соответствующая инструментальному электроду.

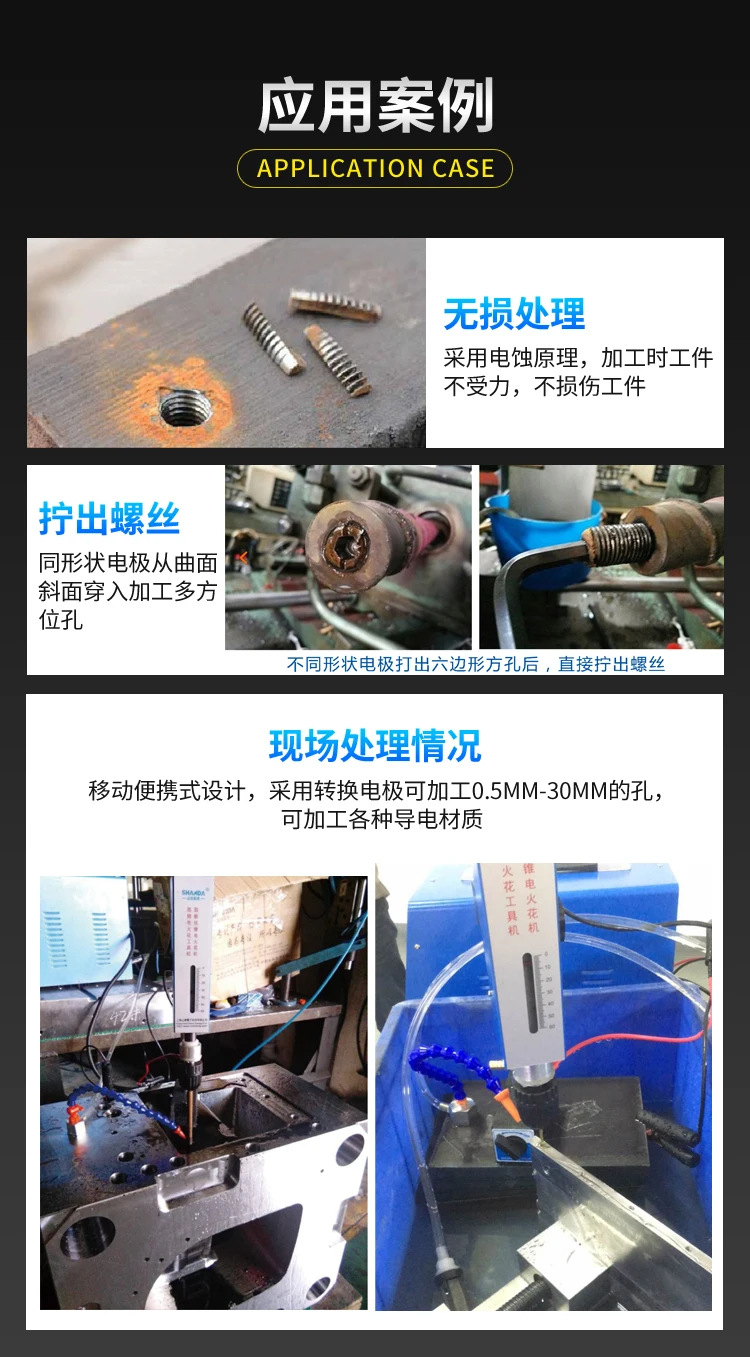

В качестве материала для электроэрозионной обработки инструментальные электроды часто выбираются из материалов с хорошей электропроводностью, высокой температурой плавления, простотой обработки и устойчивостью к электрической коррозии, таких как медь, графит, и медно-вольфрамовых сплавов. Ежедневно снимая сломанные предметы, такие как краны и другие сломанные предметы, предпочтительно Используйте экономичные и простые в использовании латунные материалы для достижения хороших результатов. Например, сломанный вал винта может быть обработан шестигранным или плоским электродом (электрод представляет собой латунный стержень), и обрабатывается соответствующая канавка, а затем его можно удалить гаечным ключом. Для обработки других сломанных инструментов пользователи могут гибко использовать их в зависимости от формы и размера.

В качестве разрядной среды рабочая жидкость играет роль в охлаждении и удалении стружки во время обработки. Поэтому обычно используются среды с низкой вязкостью, высокой температурой вспышки и стабильной производительностью, такие как керосин и очищенная вода. При ежедневной обработке керосин можно использовать в качестве рабочей жидкости для предотвращения окисления алюминиевых деталей; для железа, стали и других деталей можно использовать чистую водопроводную воду для достижения хороших результатов.

2. Функции и особенности

1. Высокочастотный станок с электрическим разрядом использует принцип электрической эрозии для удаления сломанных инструментов, бесконтактной обработки, заготовка не напрягается во время обработки, и заготовка не повреждается.

2. Превосходная структура: Продукт небольшой в размере, свете в весе, и легком для того чтобы снести; особенно для обработки больших воркпьесес, он показывает свои уникальные преимущества; головка заготовки и основная коробка имеют раздельную конструкцию, а рабочая головка может вращаться в любом направлении, Что удобно Обработка различных сложных поверхностей заготовок.

3. Удобная работа: используется магнитное основание, которое может адсорбироваться на заготовке для обработки, что удобно для зажима и работы.

4. Точное позиционирование: быстрый зажим заготовки и точное позиционирование, подходит для пакетной обработки.

5. Экономичный и удобный: обычная водопроводная вода используется в качестве рабочей жидкости в процессе электрической эрозии, а потребляемая мощность умеренная.

6. Широкий Диапазон обработки: сломанные остатки проводящих материалов, таких как Метчики и сверла диаметром 0,5 мм и выше.

7. Длинные рабочие часы: Охлаждающий вентилятор установлен для принудительной вентиляции для обеспечения что машину можно использовать в течение длительного времени.

8. Удобное обслуживание: электрическое управление использует функциональную модульность, стабильную производительность и простое обслуживание.
