Высококачественный пассивный активный зуммер для Arduino, новый комплект «сделай сам», активный зуммер, низкоуровневые модули, ультразвуковой аналоговый датчик нагрузки

• Теперь есть много людей, которые не очень понятны концепции пассивного и активного зуммера, сделайте простое введение здесь, надеюсь помочь всем использовать в будущем.



• Обратите внимание, что в этом случае «источником» является не источник питания, а энергозависящий источник.

Характеристики пассивного зуммера:

• 1 пассивный внутренний без источника удара, поэтому, если используется сигнал постоянного тока, он не может этого сделать. Для управления необходимо использовать прямоугольную волну 2 K ~ 5 k

• Для более чем 2 регулировок частоты звука можно создать эффект «M hair Sola West».

• 3 в каком-то конкретном случае, можно повторно использовать и светодиод

Характеристики активного зуммера:

• Активный зуммер внутри с источником удара, пока электричество будет звонить

• Удобное управление программой, однокристальный микрокомпьютер высокого и низкого уровня может издавать звук, а пассивный зуммер не может.

• Каждый вес составляет около 6 г.

Описание модуля:

Модуль активного зуммера

• Модуль, управляемый триодом S8550

• Рабочее напряжение от 3,3 В до 5 В

• Наборы фиксированных отверстий под болт, удобная установка

• Маленький Размер печатной платы: 3,3 см X 1,3 см


• Спецификация интерфейса модуля (3-х Проводная система)

• Внешнее напряжение VCC от 3,3 В до 5 В (которое может быть напрямую подключено к микроконтроллеру 5 В и микроконтроллеру 3,3 В)

• GND внешний GND

• Порт ввода-вывода внешнего микроконтроллера ввода-вывода

Модуль пассивного зуммера

• Модуль, управляемый триодом 9012

• Рабочее напряжение от 3,3 В до 5 В

• Наборы фиксированных отверстий под болт, удобная установка

• Маленький Размер печатной платы: 3,3 см X 1,3 см


• Спецификация интерфейса модуля (3-х Проводная система)

• Внешнее напряжение VCC от 3,3 В до 5 В (которое может быть напрямую подключено к микроконтроллеру 5 В и микроконтроллеру 3,3 В)

• GND внешний GND

• Порт ввода-вывода внешнего микроконтроллера ввода-вывода

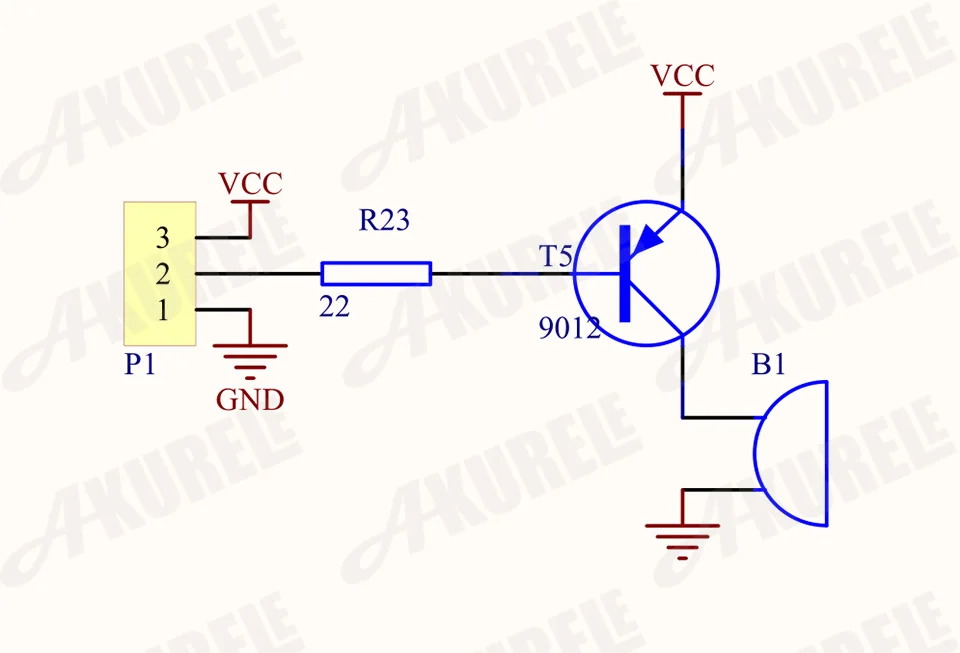

Принципиальная схема:

Фотографии продукта:
