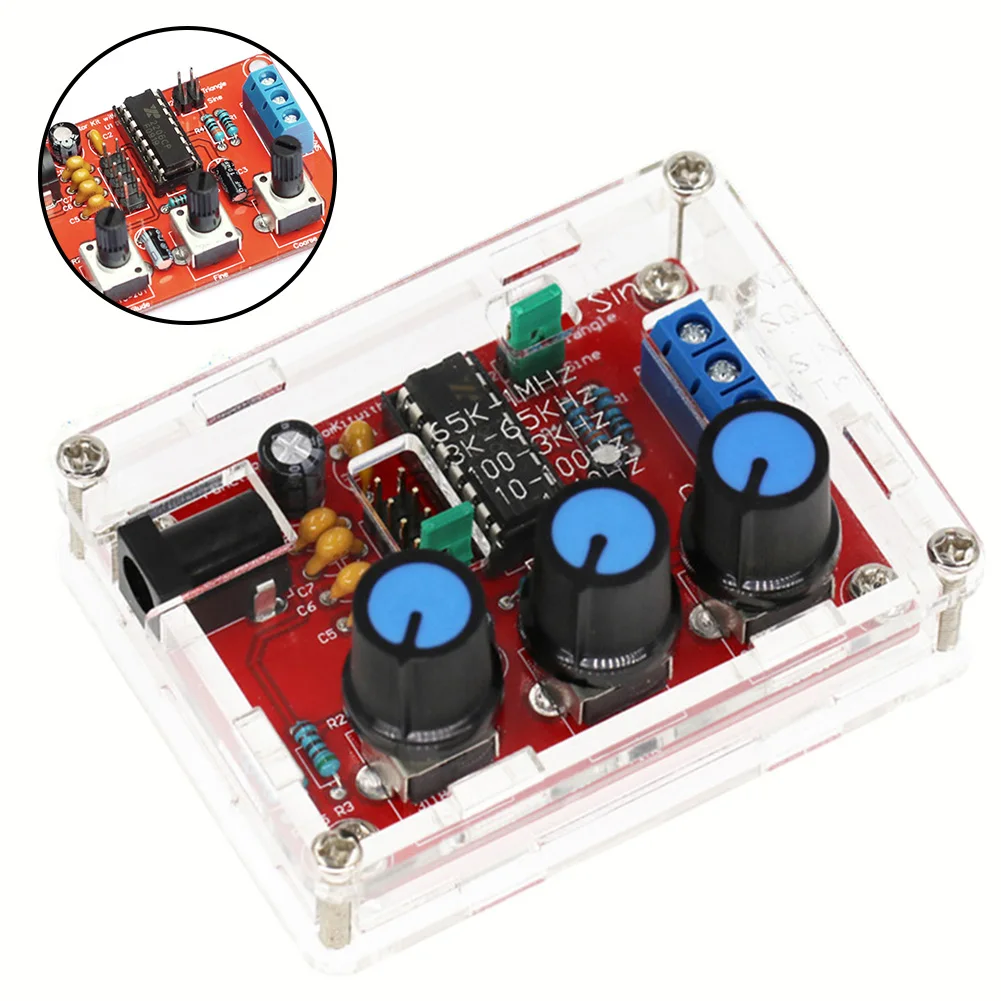

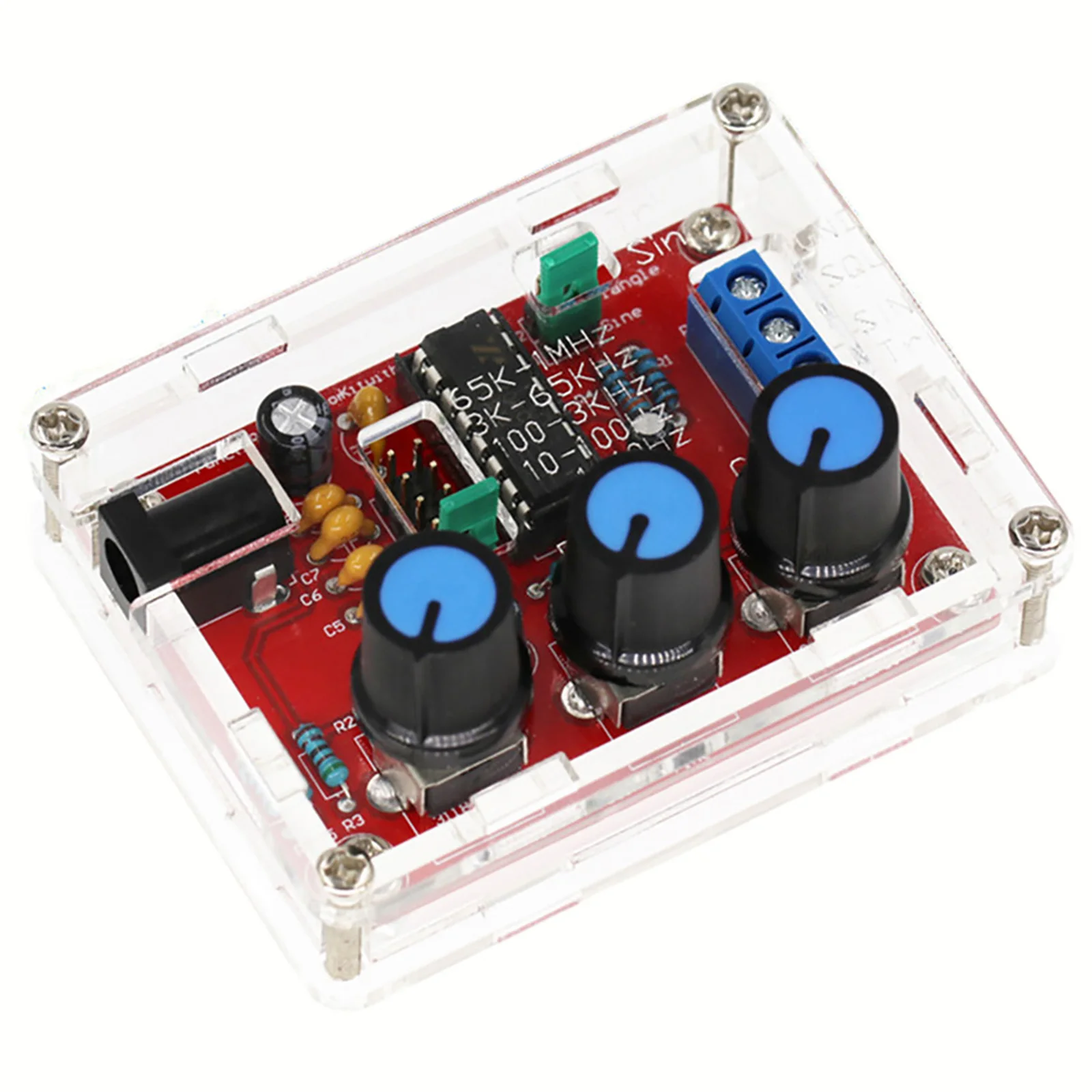

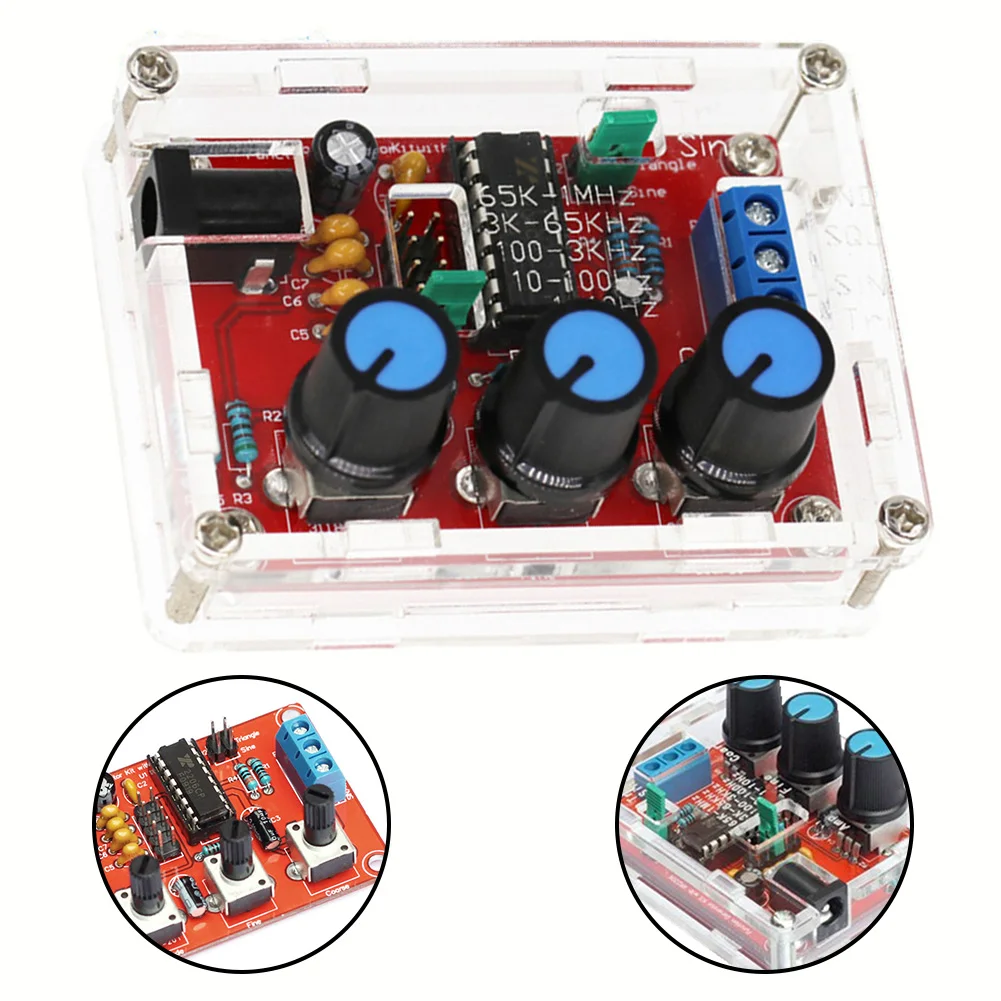

Высокоточный генератор сигналов XR2206, набор «сделай сам», синусоидальный треугольник, квадратные волны, 1 Гц, 1 МГц, частотный диапазон, Регулируемая частота

Особенность:

* Он может производить синусоидальные, треугольные, прямоугольные волны.

* Частоту можно регулировать от 1 Гц-1 МГц, амплитуду частоты можно регулировать.

* Разрешение с пятью точностью, регулировка частоты имеет грубый тон, тонкий тон.

* Диапазон источников питания широк, и можно использовать внешний источник питания 9-12 В или 9 В.

* Все компоненты вставляются напрямую, количество компонентов невелико, а установка и отладка просты.

Спецификация:

Поддержка напряжения: вход 9-12VDC

Формы волны: квадрат, синус и треугольник

Импеданс: 600 Ом + 10%

Частота: 1 Гц-1 МГц

Синусоидальная волна:

Амплитуда: 0-3 В при входе 9 В постоянного тока

Искажения: менее 1% (при 1 кГц)

Плоскостность: + 0,05 дБ 1 Гц-100 кГц

Квадратная волна:

Амплитуда: 8 В (без нагрузки) при входе 9 В постоянного тока

Время набора: менее 50 НС (при 1 кГц)

Время падения: менее 30 НС (при 1 кГц)

Симметрия: менее 5% (при 1 кГц)

Треугольная волна:

Амплитуда: 0 -3 В при входе 9 В постоянного тока

Линейность: менее 1% (до 100 кГц) 10 мА

В комплект входит:

1 * XR2206 Высокоточный генератор сигналов (DIY Kit с корпусом)

Примечание:
1. Реальный цвет элемента может немного отличаться от изображения на веб-сайте из-за многих факторов, таких как яркость вашего монитора и яркость света.
2. Пожалуйста, позвольте небольшое отклонение измерения вручную для данных.
