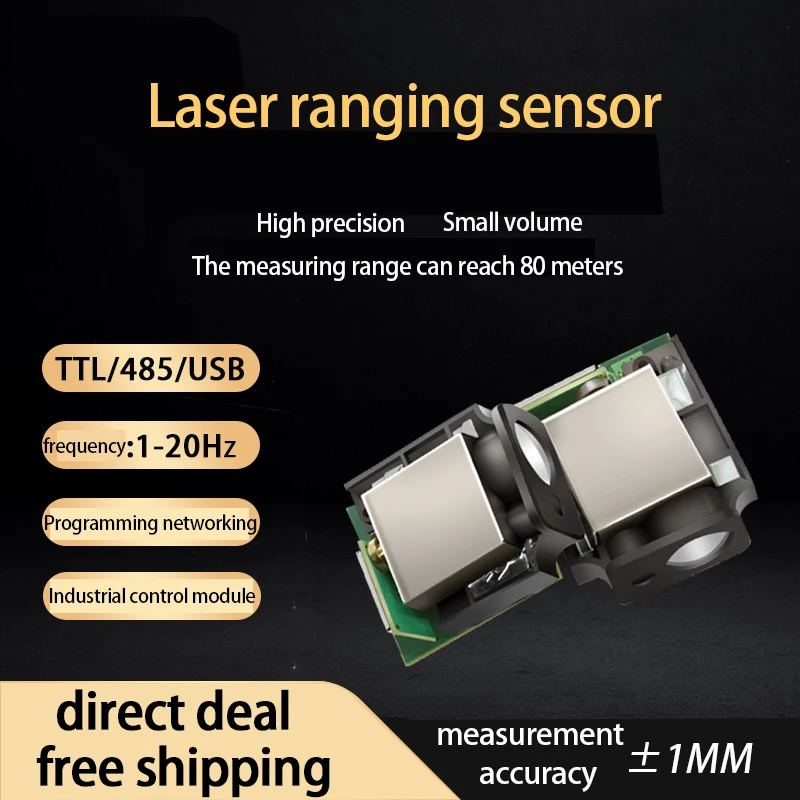

Высокоточный лазерный датчик дальности 20 Гц, 80 м, модуль измерения расстояния, TTL интерфейс ardunio

Параметры: Электропитание
Напряжение: DC3V ~ 3,3 В
Ток: 100 мА
Диапазон измерения: 0,01-80 м
Частота измерения: 5 Гц, 10 Гц, 20 Гц (регулируемая)
Измеряемая скорость движущихся объектов: менее 2 м/с
Точность измерения (стандартное отклонение): ± 1 мм
Единица расстояния: М

Тип лазера: 620-690нм

Класс лазера: класс II,

Скорость передачи: 9600 бит/с;

Бит данных: 8 бит;

Стартовый бит: 1 бит;

Стоп-бит: 1 бит;

Паритет: нет.

Примечания: поскольку интенсивность света окружающей среды слишком велика, температура окружающей среды слишком высока или слишком низка, отражатель слишком слабый или слишком сильный, или цель шероховатой поверхности, различные цели измерения и Условия измерения могут вызвать некоторую погрешность диапазона измерения или результатов измерения.

• Адрес устройства ADDR
• Положение 1, отсчет сверху, когда элемент 0, отсчет от конца (FA 04 08 01 F9), настройка по умолчанию-от конца
• Байт проверки CS, он суммирует все байты впереди, возвращает обратное плюс 1 в данных, возвращенных одиночными измерениями и последовательными измерениями, в котором котировки являются частью данных, Формат образца ASCII: 123,456 M дисплей 31 32 33 2E 34 35 36 ADDR Значение по умолчанию 80(128)

Команда для чтения данных при заводской настройке параметра: Однократное измерение: 80 06 02 78 Непрерывное измерение: 80 06 03 77

Прибор выключения:

80 04 02 7А

Установить Адрес:

ФА 04 01 80 81

Изменение расстояния:

ФА 04 06 2Д 01 КЭ-1

ФА 04 06 2Б 01 Д0 + 1

Временной интервал (1S) :

ФА 04 05 01 ФК

Установите начальную точку:

FA 04 08 01 F9 Верх

FA 04 08 00 FA назад заканчивается

Установить диапазон:

ФА 04 09 05 Ф4 5 м

FA 04 09 0А ЭФ 10 м

ФА 04 09 1E ДБ 30 м

ФА 04 09 32 С7 50 м

ФА 04 09 50 А9 80 м

Установите частоту:

ФА 04 0А 00 Ф8

ФА 04 0А 05 Ф3 5

ФА 04 0А 0А ЭЭ 10

ФА 04 0А 14 Э4 20

Установить Разрешение:

FA 04 0C 01 F5 1 мм

FA 04 0C 02 F4 0,1 мм

Установите начало измерения при включении:

FA 04 0D 00 F5 выключить

FA 04 0D 01 F4 включить

Единое измерение (трансляция)

ФА 06 06 ФА

Чтение кэша:

80   06   07   73

Лазер управления:

80 06 05 01 74 открыто

80 06 05 00 75 Закрыть

ВНИМАНИЕ:
Если вам нужно получить более высокую частоту, вам нужно пожертвовать точностью измерения. Когда установлен
До 20 Гц (отправьте FA 04 0A 14 E4) точность в режиме непрерывного измерения станет +-4 мм; если
Частота установлена на самую низкую частоту (отправьте FA) 04 0A 00 F8), точность в непрерывном
Режим измерения будет в пределах 1 мм.
В режиме одиночного измерения (отправьте 80 06 02 78) Точность всегда находится в пределах 1 мм.
