W3230 Высокоточный контроллер температуры Цифровой дисплей Модуль контроллера температуры Температурный переключатель W3230

Описание:

W3230

Мини регулятор температуры.

С четким светодиодным дисплеем для лучшей читаемости.

Широкий диапазон измерения температуры.

Управление отоплением или охлаждением.

Все настройки параметров могут быть сохранены после короткого замыкания.

Релейный выход.

Высокая точность управления 0,1 градуса по Цельсию

Может использоваться для бытовых морозильных камер, резервуаров для воды, холодильников, промышленных чиллеров, отпаривателей, промышленного оборудования и других систем с регулируемой температурой.

Характеристики:

Источник питания: 110–220 В переменного тока

Диапазон регулирования температуры: -50℃-120℃

Коэффициент разрешения: 0,1 °C (-9,9–99,9); 1°C (другой диапазон)

Цвет отображения: красный/синий

Точность измерения:    ±0,1°C

Точность контроля: 0,1°C

Датчик:    NTC10K Водонепроницаемый датчик

Выход: Релейный контакт емкостью 10 А, 220 В

Требования к окружающей среде: -10-60°C, относительная влажность 20%-85%

Размер: 79 мм * 43 мм * 26 мм

Размер резки: 73 мм * 39 мм

Вес:    50 г

Провод датчика: 1 метр

инструкции

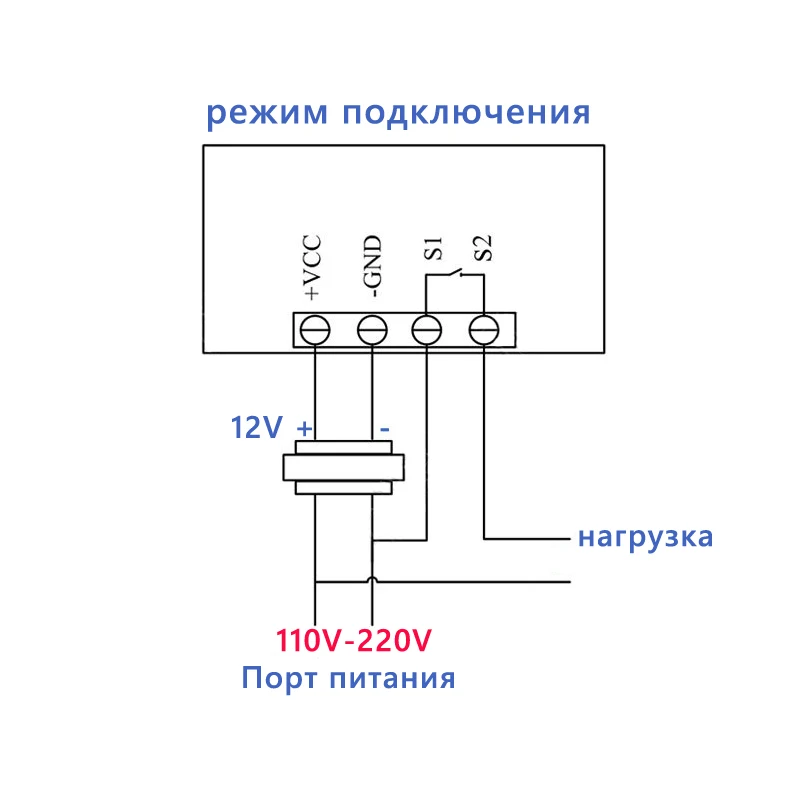

После подключения источника питания и оборудования, вы можете подать питание на контроллер.В это время он отображает измеренную температуру.Нажмите кнопку SET один раз, и температура на дисплее будет мигать.Нажмите +-, чтобы установить желаемую температуру ( нажмите и удерживайте +-, чтобы быстро подняться и опуститься) для установки После завершения нажмите SET для подтверждения и возврата. В это время контроллер автоматически включает и выключает реле в соответствии с настройкой! Выход термостата - реле 20А, который может встретить знаменитую высокомощную нагрузку.После подключения цепи управления термостат может быть приведен в действие.Этот дисплей показывает температуру окружающей среды.

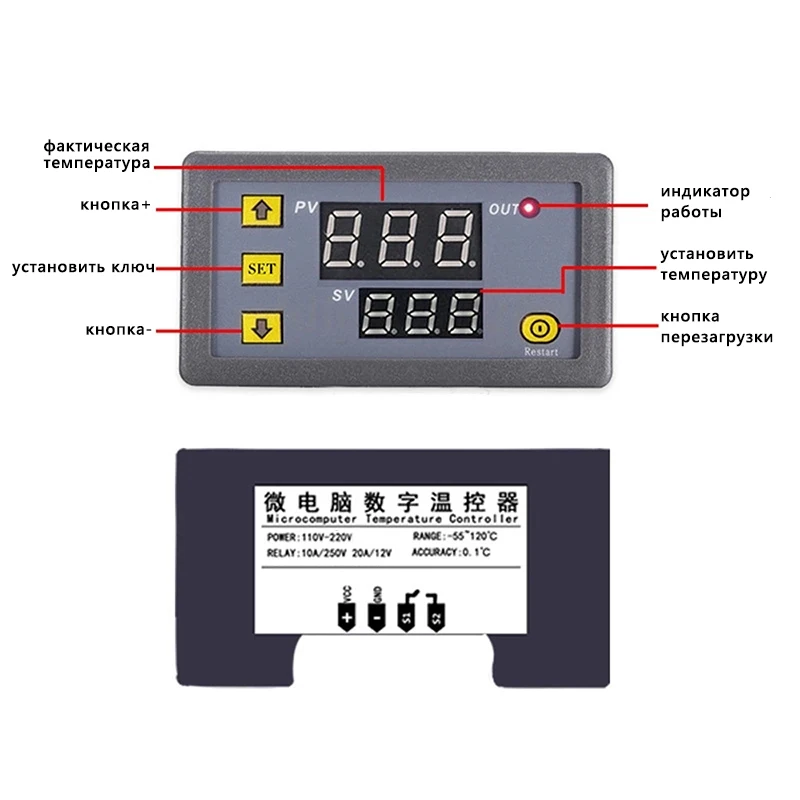

Описание состояния светового индикатора, трубки nixie и зуммера

.Индикатор: мигание означает задержку начала охлаждения или обогрева, всегда горит означает, что реле замкнуто

Цифровая трубка: дисплей LL - это обрыв цепи датчика, подключите датчик в соответствии с инструкциями; дисплей HH выходит за пределы диапазона измерения, термостат принудительно отключит реле: дисплей --- сигнализация высокой температуры

Описание функции параметра

Нажмите и удерживайте SET в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-, чтобы переключить PO.P6, нажмите и удерживайте кнопку SET или не нажимайте кнопку в течение 10 секунд, контроллер автоматически подтвердит и вернется.

PO охлаждение, режим обогрева

Длительно нажмите SET в течение 5 секунд, чтобы отобразить PO. Нажмите SET один раз, чтобы установить рабочий режим, нажмите + один, чтобы переключить H для режима нагрева] [C для режима охлаждения] Нажмите SET один раз, чтобы вернуться, нажмите и удерживайте кнопку SET или бездействия кнопки в течение 10 секунд , контроллер автоматически подтвердит завершение.

В режиме охлаждения: когда значение измерения температуры ≥ заданного значения температуры, реле охлаждения включается, и холодильник запускается; когда значение измерения температуры меньше или равно гистерезису заданного значения температуры, реле охлаждения отключается. и холодильник выключен.

В режиме обогрева: когда измеренное значение температуры < заданного значения температуры, реле нагрева замыкается и включается нагреватель; когда значение измеренного значения температуры > заданного значения температуры + гистерезис, реле нагрева отключается и нагреватель выключается.

Настройка гистерезиса P1

Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить PO, нажмите +-, чтобы переключиться на P1, нажмите SET один раз, чтобы установить значение гистерезиса, нажмите +-, чтобы установить гистерезис на 01-15, нажмите SET один раз, чтобы вернуться после завершения, нажмите и удерживайте SET или бездействия кнопки в течение 10 секунд Контроллер автоматически подтверждает завершение.

·В режиме охлаждения: когда значение измерения температуры больше установленного значения, реле замыкается и холодильник запускается, когда значение измерения температуры меньше или равно установленному значению - значение гистерезиса, реле отключается и холодильник выключен.

Например, температура окружающей среды составляет 30 ° C, заданное значение равно 25 ° C, а гистерезис установлен на 2 ° C. После включения питания реле замыкается, и холодильник запускается. Когда температура достигает 23 ° C. , реле отключается и холодильник выключается. При отключении температуры температура начинает повышаться. Когда она поднимается до установленного значения 25 °C, реле закрывает холодильник и запускается снова. Этот повторяющийся цикл контролирует температуру не выше 25°С.

В режиме обогрева: когда установлено значение измерения температуры, реле замыкается, и нагреватель включается; когда значение измерения температуры > заданного значения + значение гистерезиса, реле отключается, и нагреватель выключается.

Например, температура окружающей среды составляет 10 ° C, заданное значение равно 25 ° C, а гистерезис установлен на 2 ° C. После включения питания реле закрывает нагреватель и запускает его, когда температура достигает 27 ° C. , реле выключает нагреватель и выключается.Температура отключения начинает падать.Когда она упадет до установленного значения 25°C, реле закроет нагреватель и снова запустится, так что повторяющийся цикл контролирует температуру, чтобы не ниже 25°С.

Верхний предел установки максимальной температуры P2

Чтобы избежать опасности того, что установленная температура будет слишком высокой из-за неправильного управления другими, этот термостат имеет функцию верхнего предела максимальной настройки, которая ограничивает диапазон настройки максимальной уставки температуры, контролируемой термостатом.

·Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить PO, нажмите +-, чтобы переключиться на P2, нажмите SET один раз, чтобы установить верхний предел, нажмите +-, чтобы установить самую высокую температуру, которую можно установить, максимальное значение 110, нажмите SET один раз, чтобы вернуться после завершения. Нажмите и удерживайте кнопку SET в течение 10 секунд, иначе контроллер автоматически подтвердит завершение бездействия кнопки.

·Например: если уставка температуры установлена на 60, максимум может быть установлен только на 60 ° C. Если уставка температуры должна быть выше, а диапазон температур расширен, вам необходимо отрегулировать заданное значение сначала верхний предел.

P3 нижний предел установки минимальной температуры

. Чтобы избежать неправильной работы, вызванной неправильной работой других людей, температура слишком низкая, а температура слишком низкая, чтобы вызвать закупорку льдом.

Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить PO, нажмите +-, чтобы переключиться на P3, нажмите SET один раз, чтобы установить минимум и нижний предел, нажмите +-, чтобы установить самую низкую температуру, которую можно установить, минимальное значение -50, после завершения нажмите SET один раз, чтобы вернуться, нажмите и удерживайте SET или 10 секунд без действия кнопки, контроллер автоматически подтвердит завершение

·Например: если заданное значение температуры установлено на 2, минимальное значение может быть установлено только на 2 ° C. Если вы хотите расширить диапазон температур с более низким заданным значением температуры, вам необходимо отрегулировать заданное значение нижнего предела. сначала ограничьте.

Температурная коррекция P4

· Когда существует отклонение между измеренной температурой и стандартной температурой или из-за особых потребностей аппаратного обеспечения пользователя, эту функцию можно использовать для коррекции, скорректированная температура = температура до коррекции + допустимый диапазон значения коррекции. составляет -7,0 ~ 7,0.

Длительно нажмите SET в течение 5 секунд, чтобы отобразить PO, нажмите +-, чтобы переключиться на P4, нажмите SET один раз, чтобы откалибровать, нажмите +-, чтобы установить значение калибровки, нажмите SET один раз, чтобы вернуться после завершения, нажмите и удерживайте кнопку SET или бездействия кнопки в течение 10 секунд, контроллер автоматически подтверждает завершение.

·Например, нормальное отображение составляет 25 градусов, когда поправка на температуру равна 0, отображается 25 градусов, когда поправка на температуру равна 15, отображается 265 градусов, когда поправка на температуру составляет -1,5, отображается 235.

Время задержки начала P5 (единица измерения: минуты)

·Когда холодильнику или обогревателю требуется задержка, можно включить функцию задержки, чтобы продлить срок службы оборудования.

Длительно нажмите SET в течение 5 секунд, чтобы отобразить PO, нажмите +-, чтобы переключиться на P5, нажмите SET один раз, чтобы установить единицу времени задержки запуска в минутах, нажмите +-, чтобы установить 0-10 минут, нажмите SET один раз, чтобы вернуться после завершения, долго нажмите SET или 10 секунд Нет действия кнопки контроллер автоматически подтверждает завершение

· В режиме охлаждения: при первом включении питания, если текущая температура больше или равна установленному значению, холодильник не начнет охлаждение немедленно, он должен запуститься после установленного времени задержки.

· В режиме нагрева: при первом включении питания, если текущая температура меньше или равна установленному значению, нагреватель не начнет нагреваться немедленно, и его необходимо запустить после установленного времени задержки.

· Когда время остановки между двумя последовательными запусками холодильника или нагревателя превышает установленное значение времени отложенного запуска, холодильник включается немедленно.

· Когда интервал времени остановки между двумя последовательными запусками холодильника или нагревателя меньше установленного значения времени задержки запуска, оборудование может быть запущено только после того, как истечет установленное время задержки запуска холодильника. Время задержки отсчитывается с момента отключения.

Например, в режиме охлаждения установите задержку на 5 минут, холодильник начнет отсрочку после включения машины, а холодильник включится через 5 минут, когда будет достигнута необходимая температура, холодильник остановится, и таймер запустится в это время, и следующий таймер будет завершен, когда холодильник запустится. Немедленная работа, незавершенное время, чтобы дождаться окончания времени работы, светодиодный индикатор мигает во время задержки.

Когда задержка запуска установлена на 0, это равносильно отключению функции задержки.

сброс настроек

Из-за некоторых искусственных причин внутренние настройки термостата хаотичны, и требуется время, чтобы установить одну за другой. В это время эту функцию можно использовать для восстановления заводских настроек. Конкретный метод: в выключенном состоянии, одновременно нажмите и удерживайте кнопки + и , затем включите его, и все вышеперечисленные параметры вернутся к заводским настройкам.
