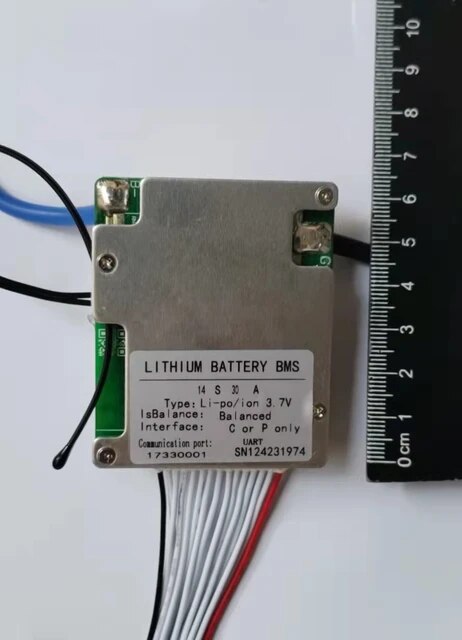

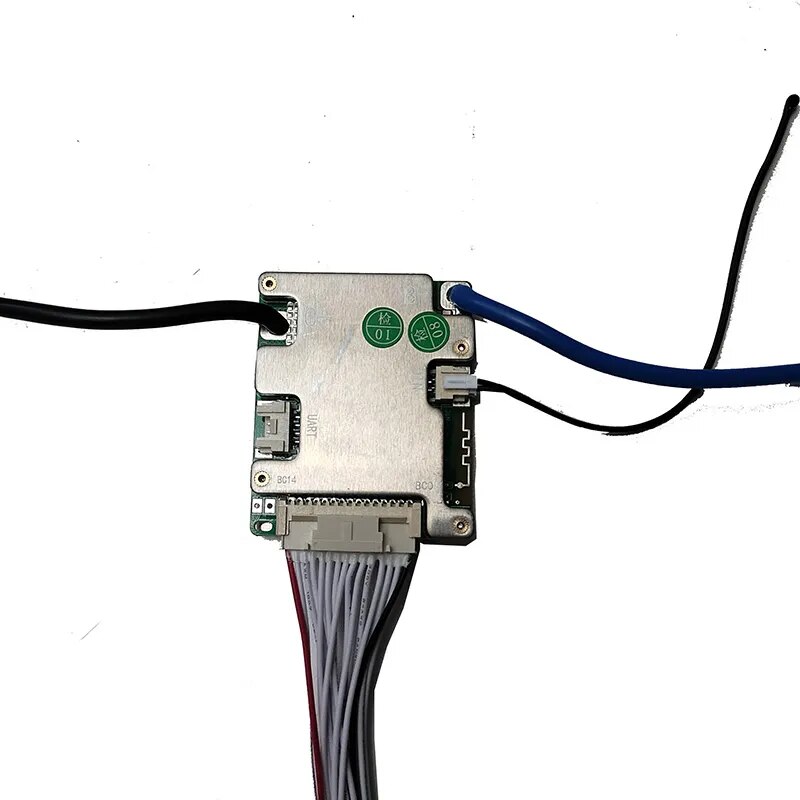

XiaoXiang BMS от 7S до 14S 30A Li-Ion JBD BMS поддержка NMC / LFP аккумулятора

XiaoXiang BMS 7S-14S 30A Li-ion JBD BMS поддерживает батарею NMC / LFP

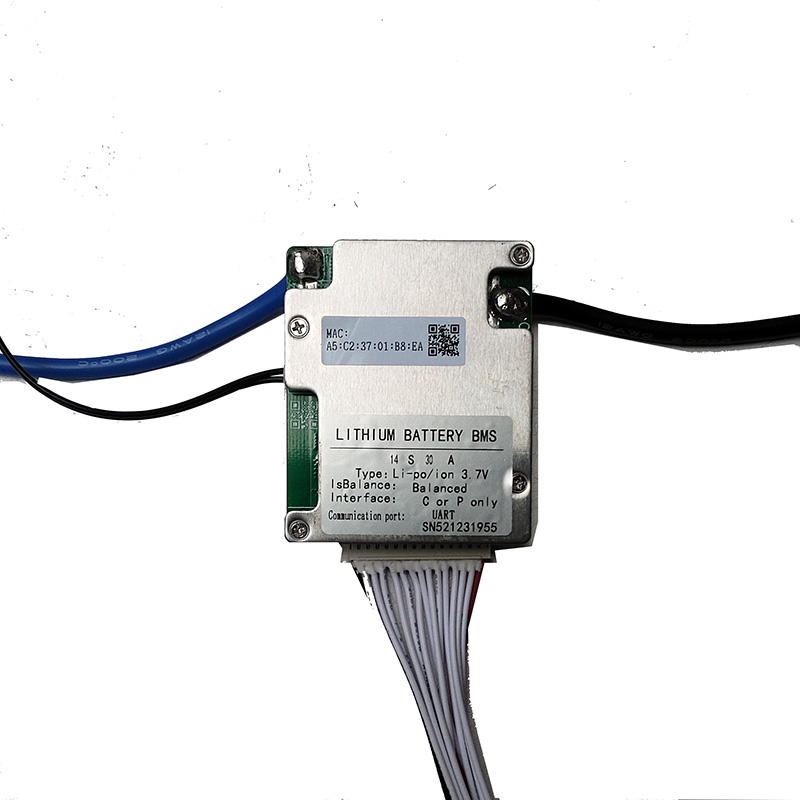

Эта плата XiaoXiang BMS( JBD BMS),

От 7S до 14S Все поддерживают

Батареи NMC (3,7 В) и LFP (3,2 В) поддерживают

Встроенный Bluetooth

Небольшой размер специальная конструкция для E-велосипед

Bluetooth подключен к BMS, поддержка порта UART для ЖК-экрана.

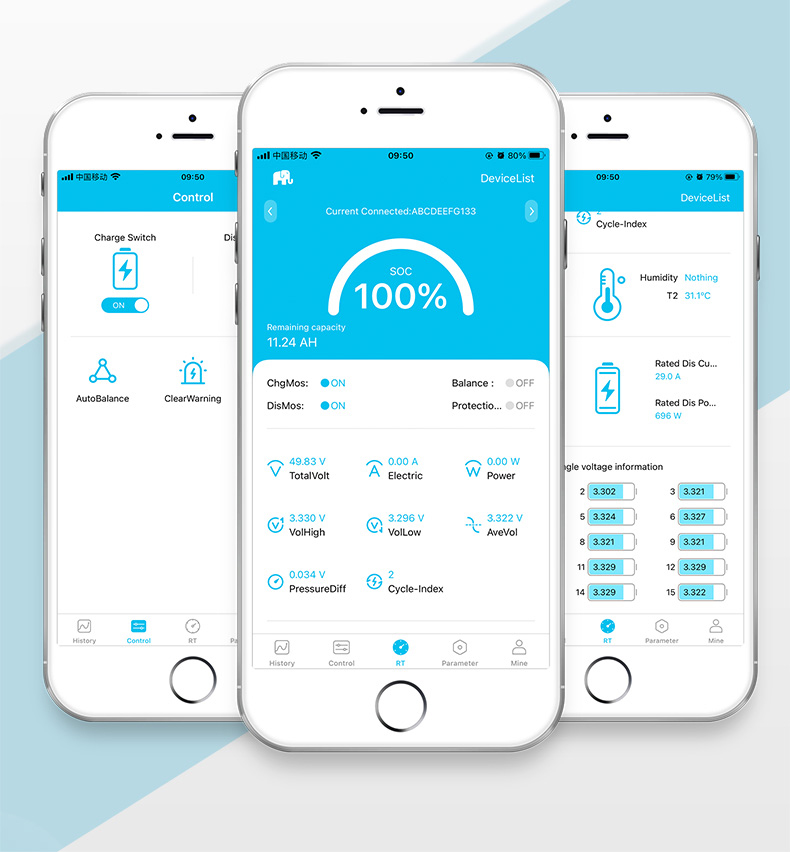

Приложение поддерживает английский язык

По поводу программного обеспечения обращайтесь к продавцу.

После заказа продавец предоставит вам ссылку на приложение.

Особенности:

1) Высокоточная схема определения напряжения;

2) Клемма зарядного устройства с использованием высоковольтного устройства;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (Перегрузка по току 1, Перегрузка по току 2 или короткое замыкание нагрузки);

4) МОП-транзистор может контролировать заряд и разрядку аккумулятора;

5) Низкое потребление тока в режиме ожидания.

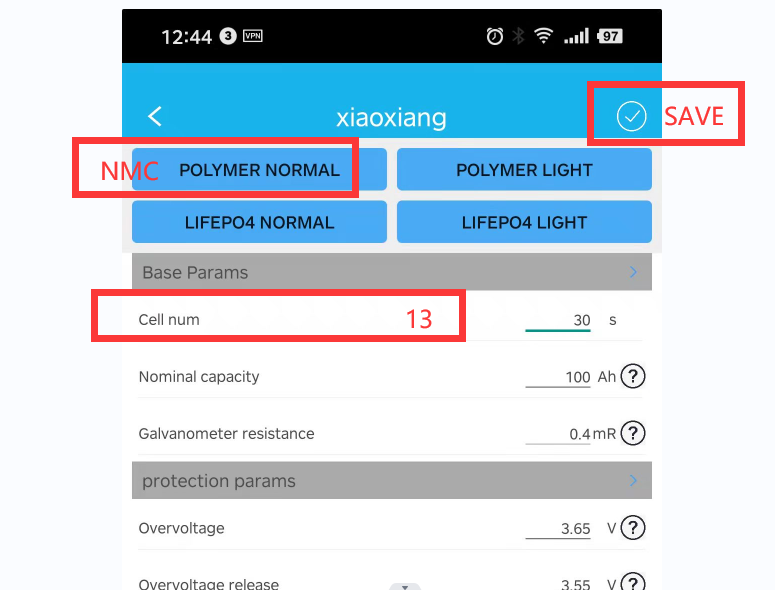

6) Перезарядка и чрезмерная разрядка могут быть установлены с помощью программного обеспечения (APP).

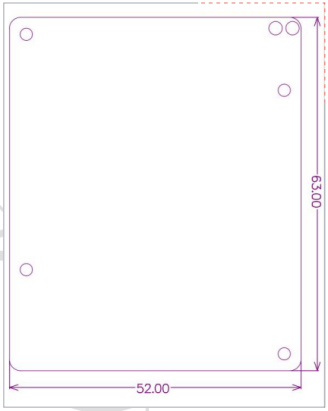

7) Размер БМС:65*53*12 мм

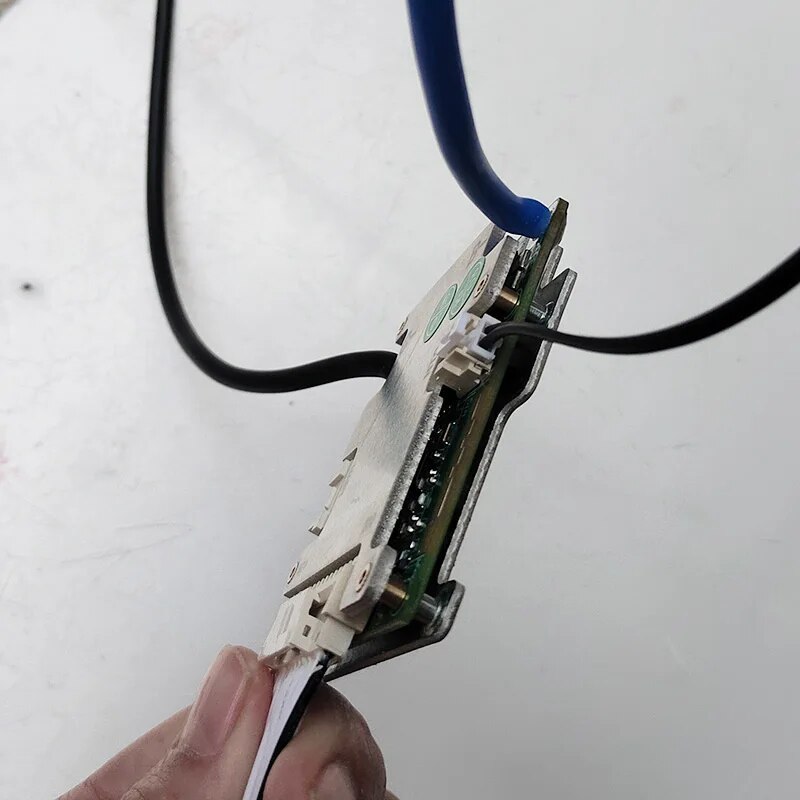

Для зарядки и разрядки используется один и тот же порт.

Зарядка: B + C-

Разряд (нагрузка): B + C-

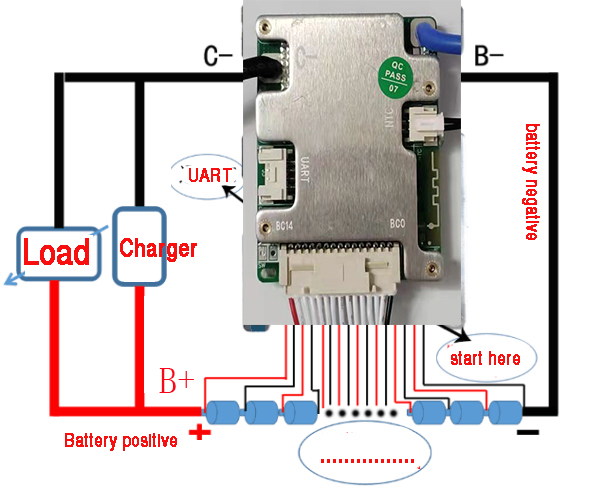

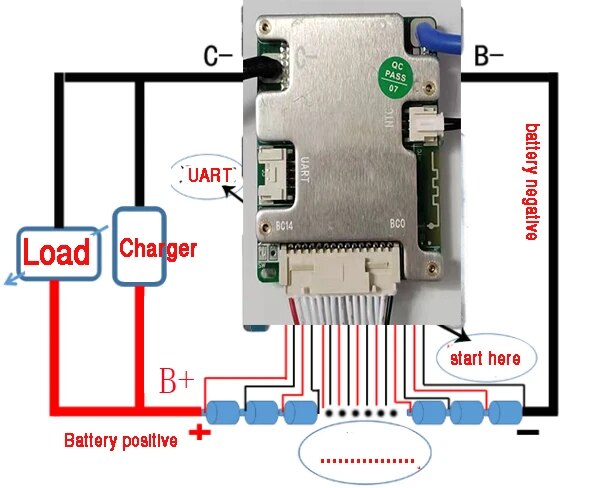

Схема подключения

Высокий битовый сигнал замыкается вместе,

14S используется как 14S, короткий сигнал не нужен.

14 S используется как 13S, короткий сигнал от B13 до B14. Сигнал B13 и B14 подключается к Плюсу ячейки 13

14 S используется как 12S, короткий сигнал от B12 до B14. Сигнал B12 и B14 подключается к Плюсу ячейки 12

14 S используется как 11S, короткий сигнал от B11 до B14. Сигнал B11 и B14 подключается к Плюсу ячейки 11

14 S используется как 10S, короткий сигнал от B10 до B14. Сигнал B10 и B14 подключается к Плюсу ячейки 10

14 S используется как 9S, короткий сигнал от B9 до B14. Сигналы B9 и B14 подключаются к Плюсу ячейки 9

14 S используется как 8S, короткий сигнал от B8 до B14. Сигналы B8 и B14 подключаются к Плюсу ячейки 8

14 S используется как 7S, короткий сигнал от B7 до B14. Сигналы B7 и B14 подключаются к Плюсу ячейки 7
