Защитная плата для литий-ионных аккумуляторов Bms 10S/13S 36 В/48 В 15A/20A/30A/35A/40A

Примечание:
В разных производственных партиях характеристики товара могут немного отличаться. Если вы помните о разнице, пожалуйста, покупайте ее внимательно.
Возможны отклонения на 1-5 мм из-за ручного измерения.
Из-за разницы в освещении и экране цвет изделия может немного отличаться от цвета на фотографиях.

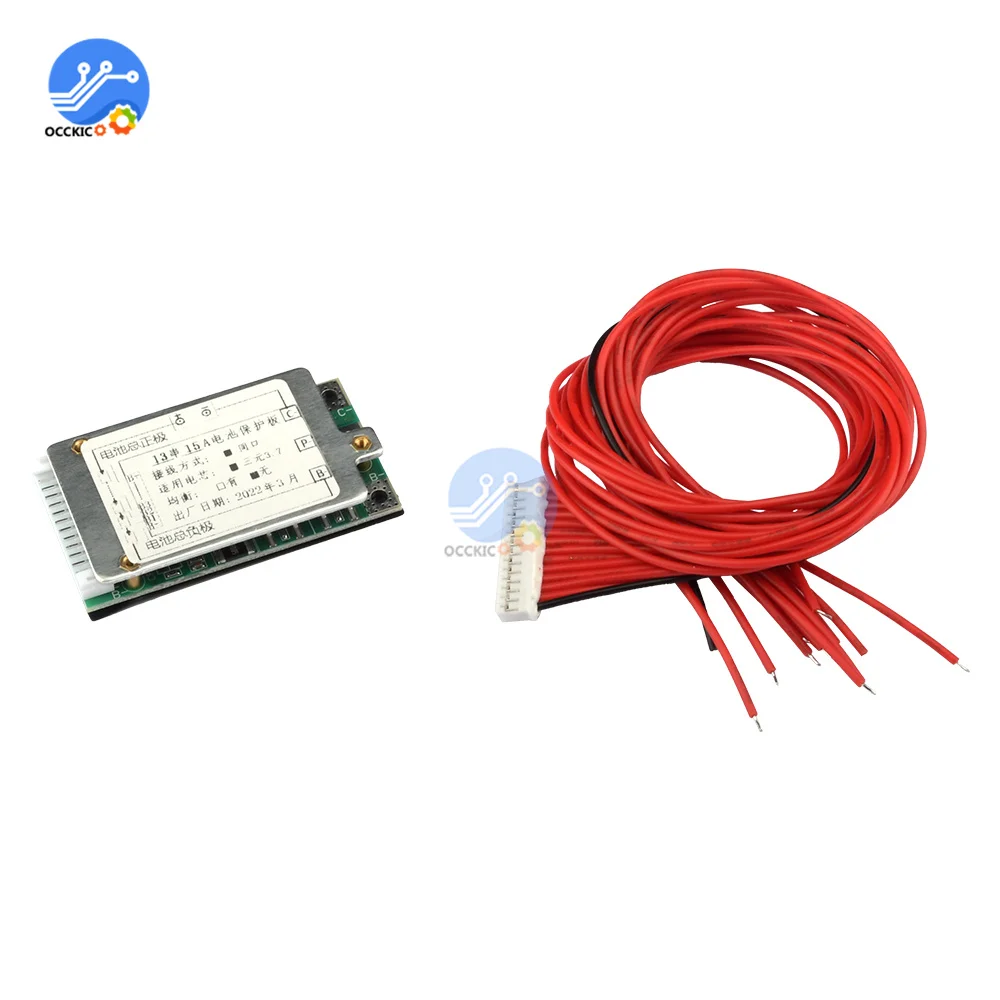

Включенный пакет:
1 шт. X Защитная плата
1 шт. X кабель


BMS 10S 36V 15A

Спецификация:
10 строка 36V 37V 42V плата защиты питания литиевой батареи
Защита от перезарядки, перегрузки, перегрузки по току и короткого замыкания
Тот же порт 16А ток разряда
С радиатором и кабелем 300 мм
Размер: прибл. 63 х 32 х 10 мм


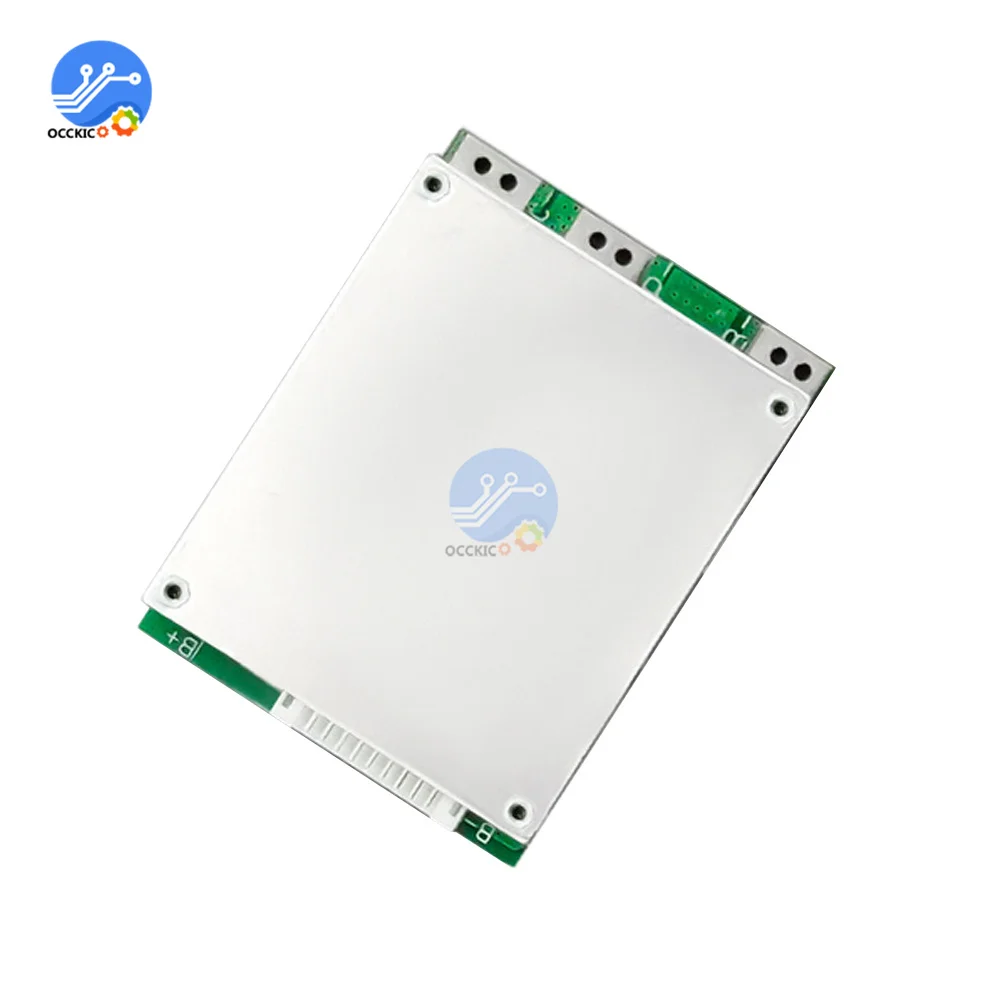

БМС 10 С 36 В 20А

10 строк платы защиты питания литиевой батареи 36 В
Тот же порт 20A со схемой выравнивания, может использоваться как разделенный порт 35A
С радиатором, размер: 69*51,5*1 0 мм
4-10 струн универсальны и могут быть напрямую понижены без изменения линии.
Купите клеммный провод длиной 400 мм бесплатно.
Вес: доска + проволока = 52 г/комплект
Диапазон применения: включая все области литиевых батарей, такие как электромобили и электрические трехколесные велосипеды.


BMS 10S 36V 35A

10 строк платы защиты питания литиевой батареи 36 В
Разделенный порт 35A с уравнительной схемой, можно сделать тот же порт 20A
С радиатором, Размер 69*51,5*10 мм
4-10 струн универсальны и могут быть напрямую понижены без изменения линии.
Купите и получите клеммный провод длиной 400 мм
Вес: доска + проволока = 52 г/комплект
Диапазон применения: включая все области литиевых батарей, такие как электромобили и электрические трехколесные велосипеды.

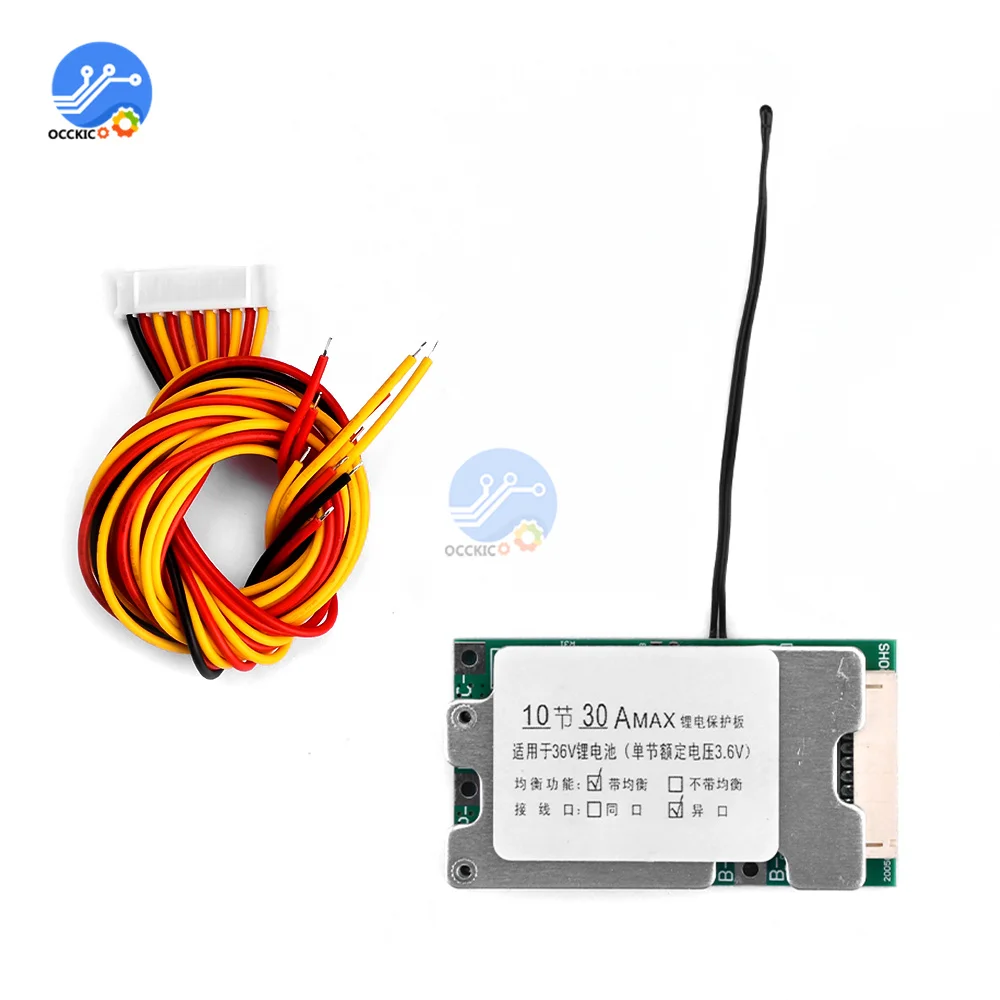

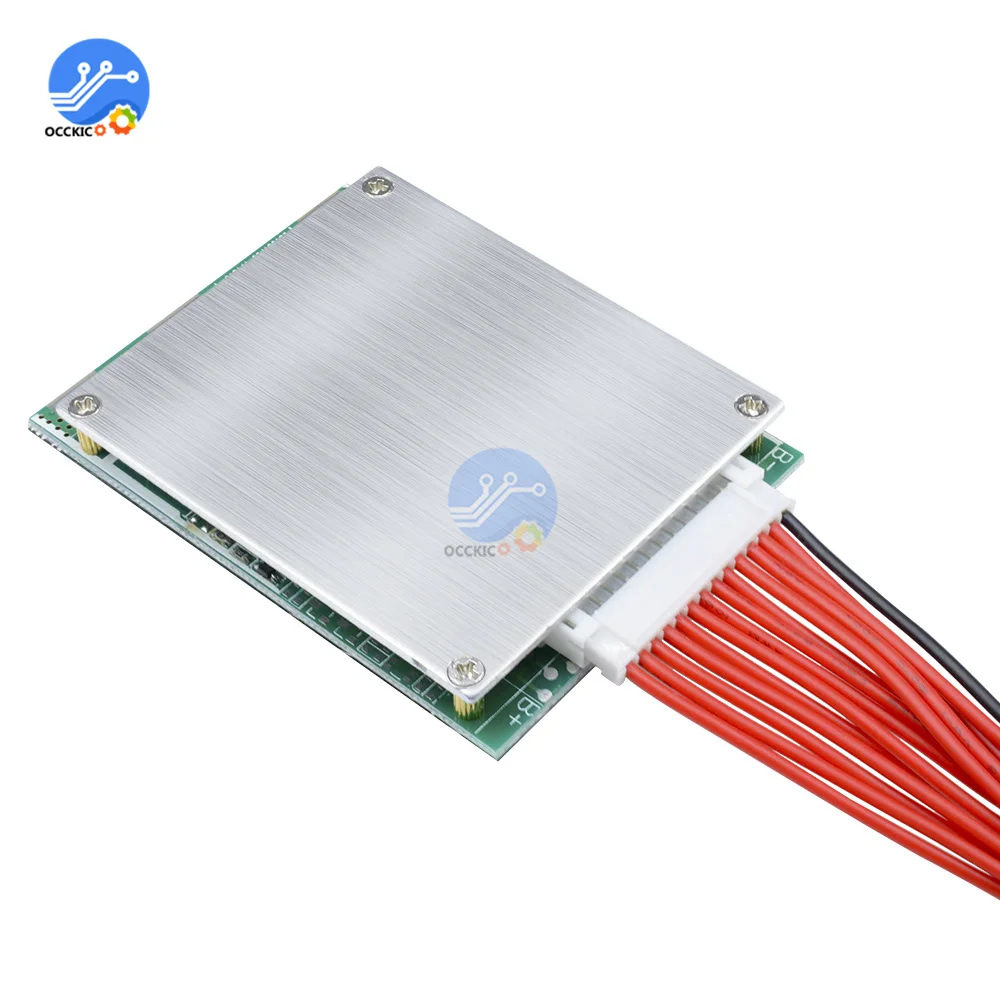

BMS 10S 36V 30A

Параметры:
Модель: 10 струн 36 В/30 А сплит
Применимая мощность напряжения: 36 В; <1000 Вт
Применимый Тип батареи: Тройная батарея 3,7 В, оксид лития кобальта, литий-манганатная батарея
Описание функции: литиевая батарея-защита от перезарядки; защита от переразряда; защита от перегрузки по току; защита от короткого замыкания на выходе.
Максимальный Рабочий ток: 40AMAX
Максимальный непрерывный рабочий ток: 25А макс.
Напряжение защиты от перегрузки: 2,6 В
Напряжение защиты от перезарядки: 4,25 В
Зарядный ток: 10А макс.
Функция балансировки зарядки: с этой функцией балансное напряжение составляет 4,2 В
Области применения: электромобили; крутильные транспортные средства; электрические велосипеды; скутеры; инверторы и т. Д.
Размеры: Длина 64 мм * ширина 35 мм * толщина 9 мм
Вес блока: 60 г

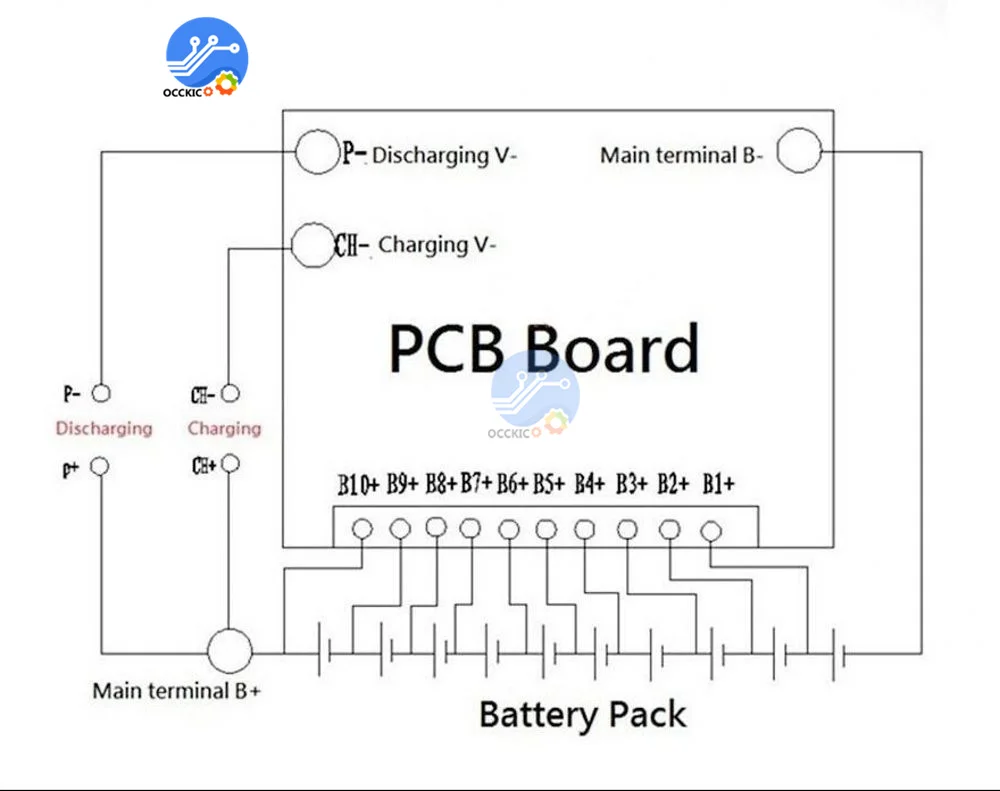

Шаги подключения:
(1) Подключите кабель сбора к каждой секции аккумулятора, чтобы обеспечить эффективное подключение кабеля.
Убедитесь, что последовательность одиночных потенциалов последовательно увеличивается или уменьшается на конце штекера кабеля.
Потенциальная последовательность согласуется с потенциальной последовательностью гнезда на конце платы защиты, а потенциал соответствует.
(2) Припаяйте B-провод защитной платы к общему отрицательному B-аккумуляторной батареи.
Убедитесь, что Паяные соединения прочные и надежные и имеют хорошую электропроводность, что нет никаких возможных скрытых опасностей, таких как Экструзия и трение в положении проводки, И что проводка гладкая и короткая.
Избегайте падения, прилипания или прикосновения к припою, токопроводящим предметам или выводам в защитную пластину.
(3) Подключите штекер кабеля к гнезду платы защиты.
Сначала завершите сварку B-вывода Платы защиты до общего отрицательного B-аккумуляторной батареи, а затем подключите штекер кабеля к гнезду платы защиты,
Убедитесь, что соединение между кабельным штекером и гнездом платы защиты установлено на месте, и никакие заряженные объекты или провода не касаются платы защиты, и примите меры по фиксации.
(4) B + и C-подключены к положительному и отрицательному полюсам интерфейса зарядки соответственно.
Обязательно Изолируйте другие выводы во время пайки, чтобы избежать коротких замыканий.
Напряжение аккумуляторной батареи, проверенное интерфейсом разряда и интерфейсом зарядки, соответствует напряжению аккумуляторной батареи, правильности полярности и правильности положения проводки.


Пакет включает:
Плата защиты сбалансированной литиевой батареи порта x1
Кабель x1

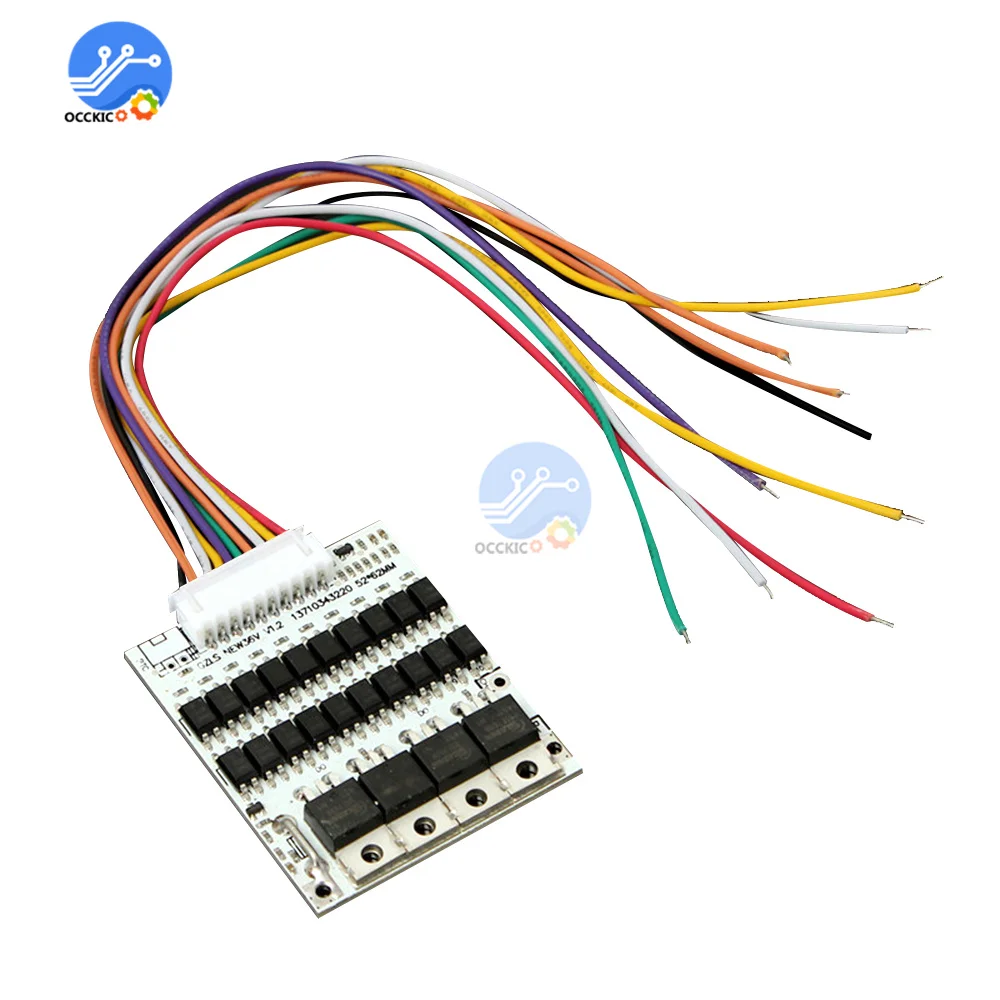

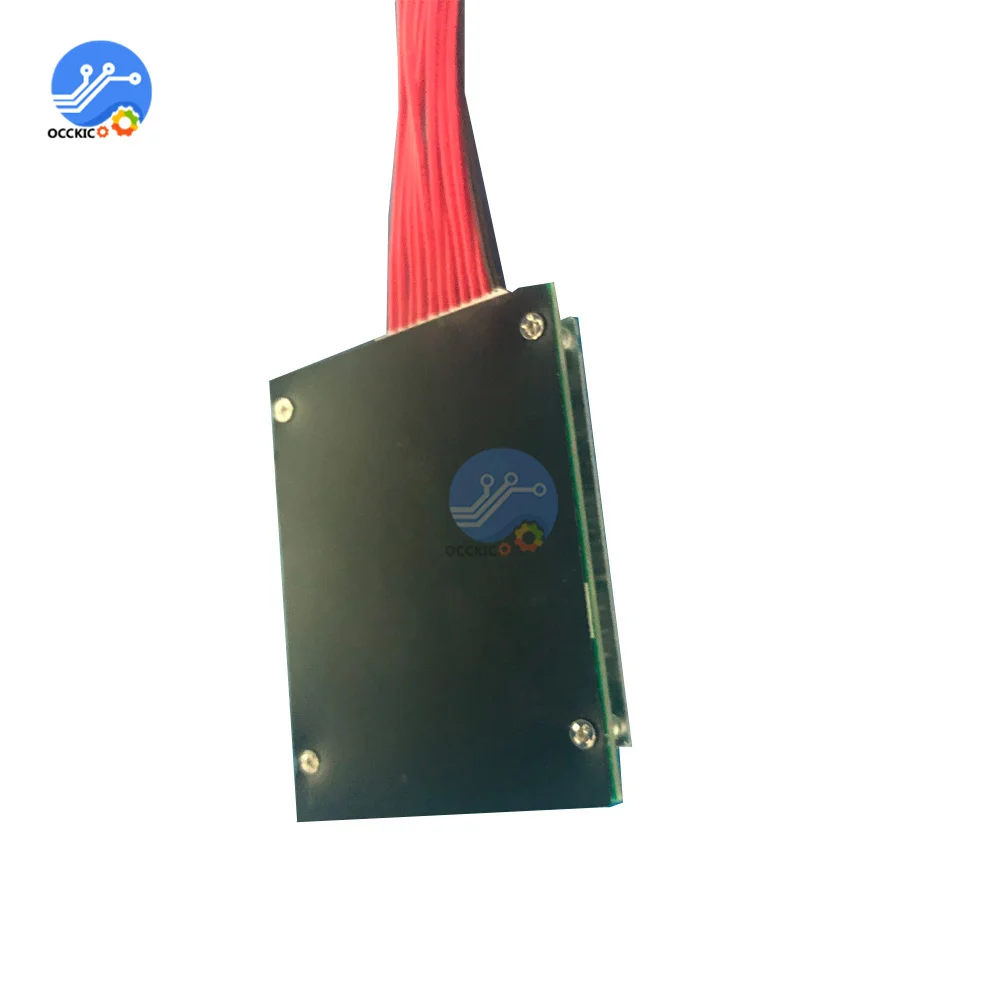

БМС 10 С 36 В 40А

Особенность:
Размер: 53*63 мм
Применимо к: Плата защиты литиевой батареи серии 36 V10
Тип батареи: литий-кобальт/марганец, литий/тройной материал
Напряжение защиты от одиночной перезарядки 4,25 В ± 0,05 В (4,20-4,35 В/0,05 В на одно обновление)
Напряжение восстановления одиночного перезаряда: 4,10-4,00 В
Напряжение защиты от одиночной перегрузки: 2,50 В ± 0,1 В (2,50-3,0 В // в класс на 0,05 В)
Напряжение восстановления одиночного переразряда: 2,80 В ± 0,1 В
Потребление тока защиты: ≤ 300UA
Ток защиты от короткого замыкания: 40А ± 3А
Время защиты от короткого замыкания: 500 мс
Температурная защита: 55/65/75 градусов
Ток разряда: 30А
Максимальный мгновенный ток: 40А
Напряжение одного баланса: 4,19 В ± 0,02 В
Ток одного баланса: ≤ 55 мА
Зарядный ток: ≤ 10А

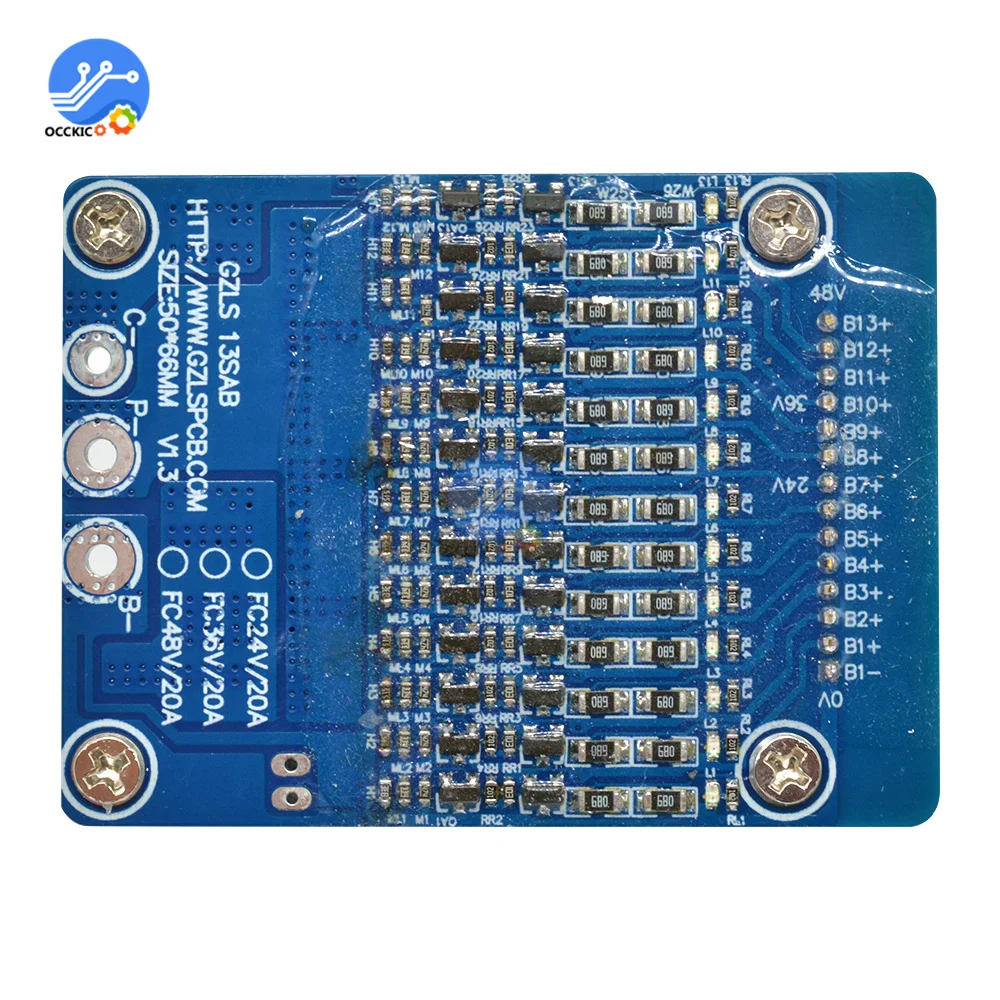

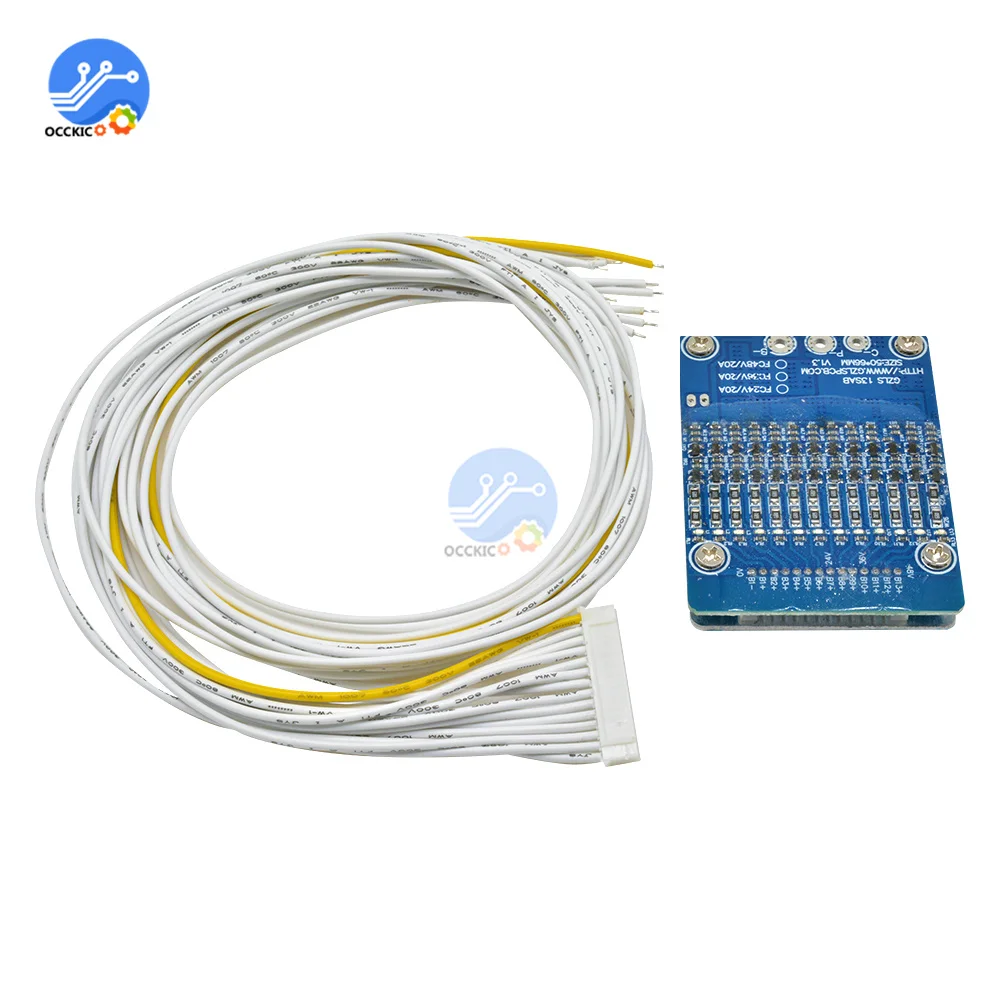

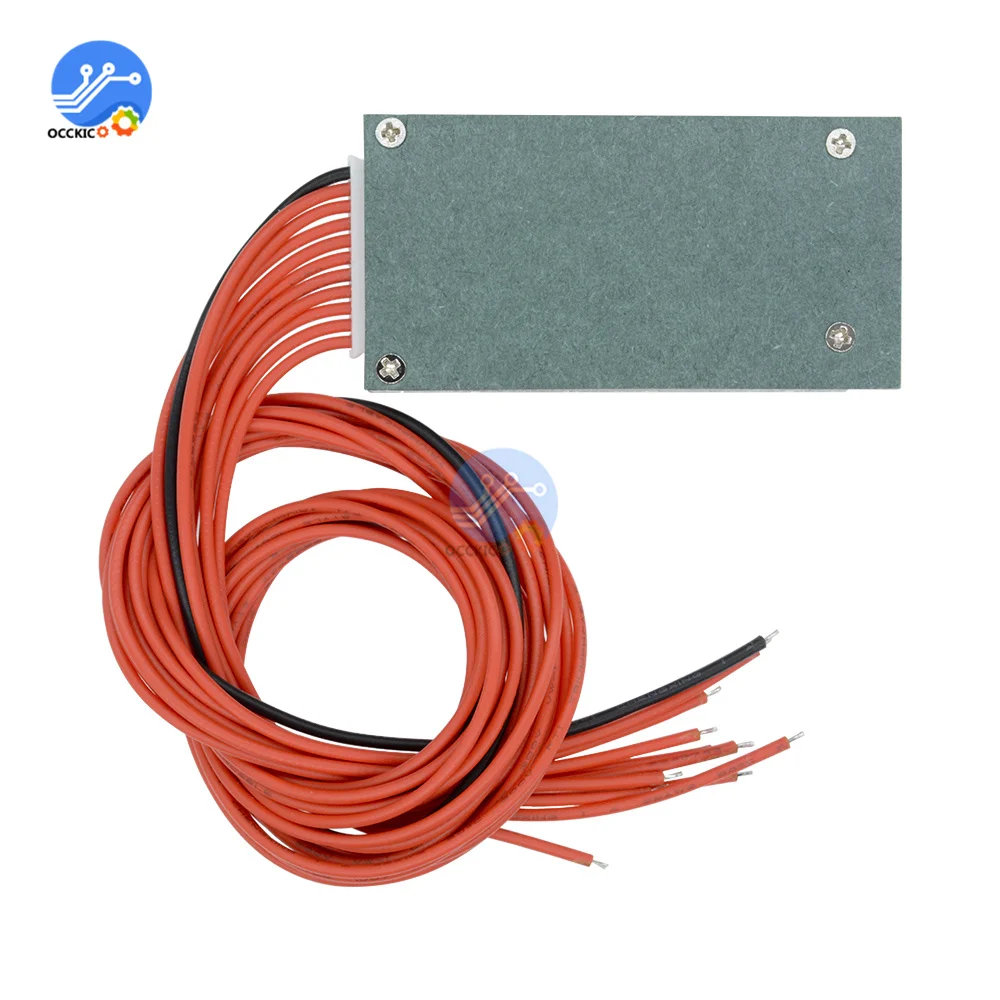

БМС 13 С 48В 20А

Материал: силовые детали
Размер: около 66*50*8 мм
Тип батареи: литий оксид кобальта/Литий марганца/тройной материал
Температурная защита: 55/65/75
Номинальный ток разряда: 20А
Балансное напряжение: 4,18 В
Баланс: ≤ 30 мА
Напряжение защиты от перезарядки 4,25 В
Напряжение восстановления перезаряда: 4,1 В
Напряжение защиты от перегрузки: 2,8 В
Напряжение восстановления переразряда: 3,0 В
Потребление тока защиты: ≤ 30 мкА
Ток защиты от короткого замыкания: 60А
Время защиты от короткого замыкания: 500 мс
Прекрасное качество изготовления и долговечность.
Применимо к: плате защиты литиевой батареи серии 48V13.

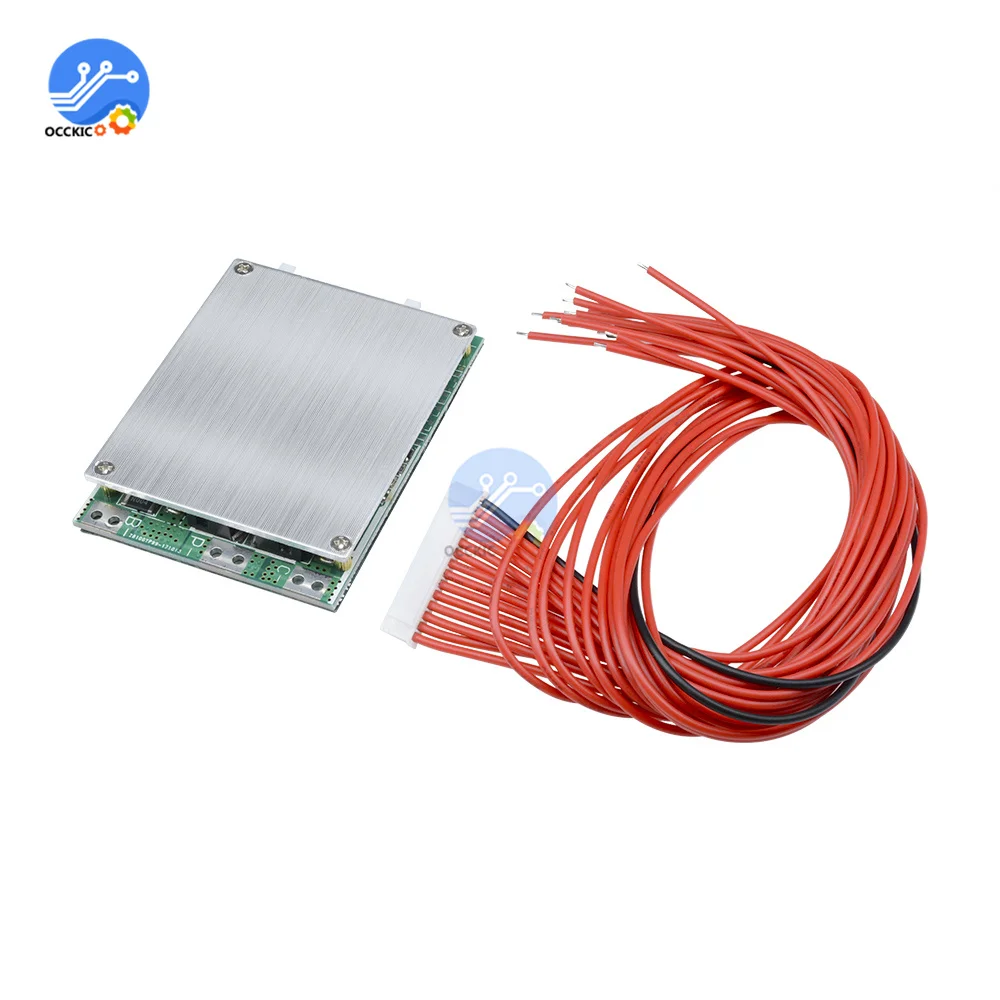

БМС 13 С 48 В 35А

Имя: Плата защиты 13S 35A 48V с балансом
Модель: 800787
Технические характеристики:
Размер: 69*51*8 мм
Длина кабеля: 300 мм
Зарядный ток: ≤ 8А
Электрические параметры: Как показано в следующей таблице


Особенности:
С сбалансированным
Защита от перезарядки
Защита от разряда
Защита от перегрузки по току
Защита от короткого замыкания
Температурная защита

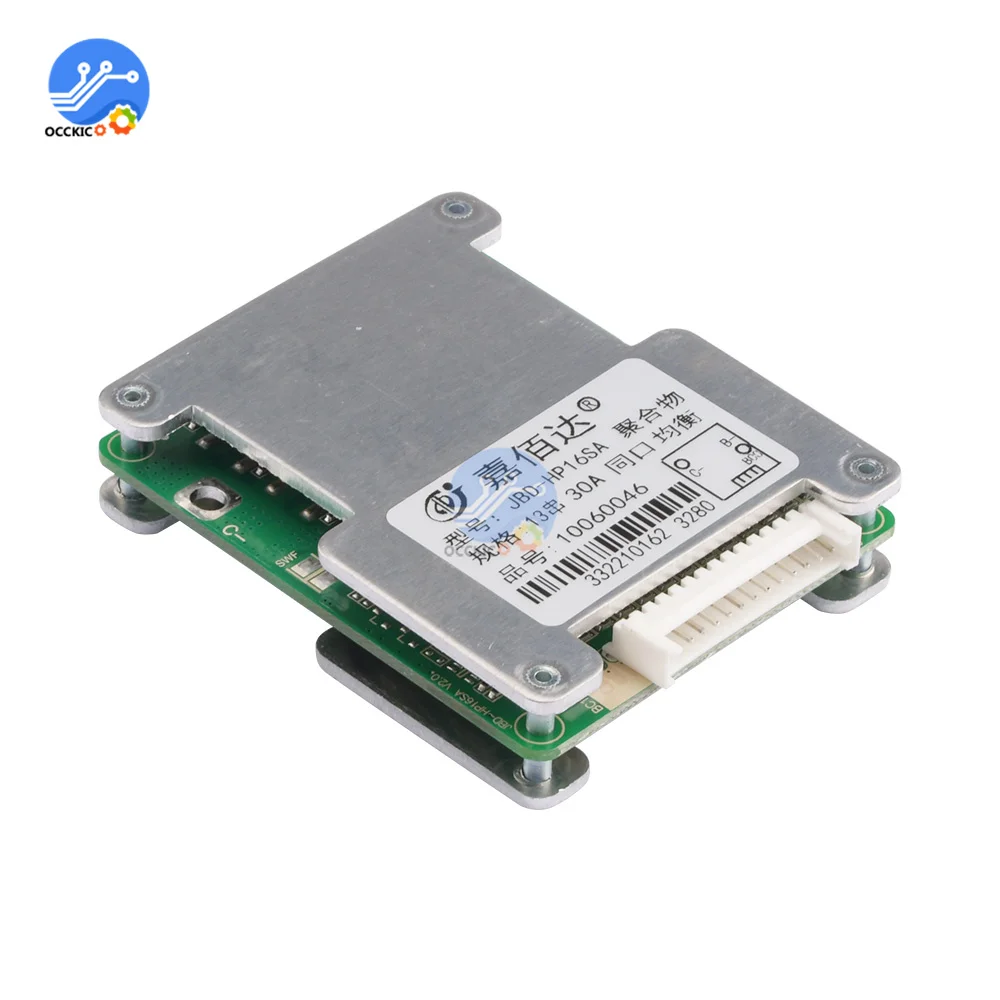

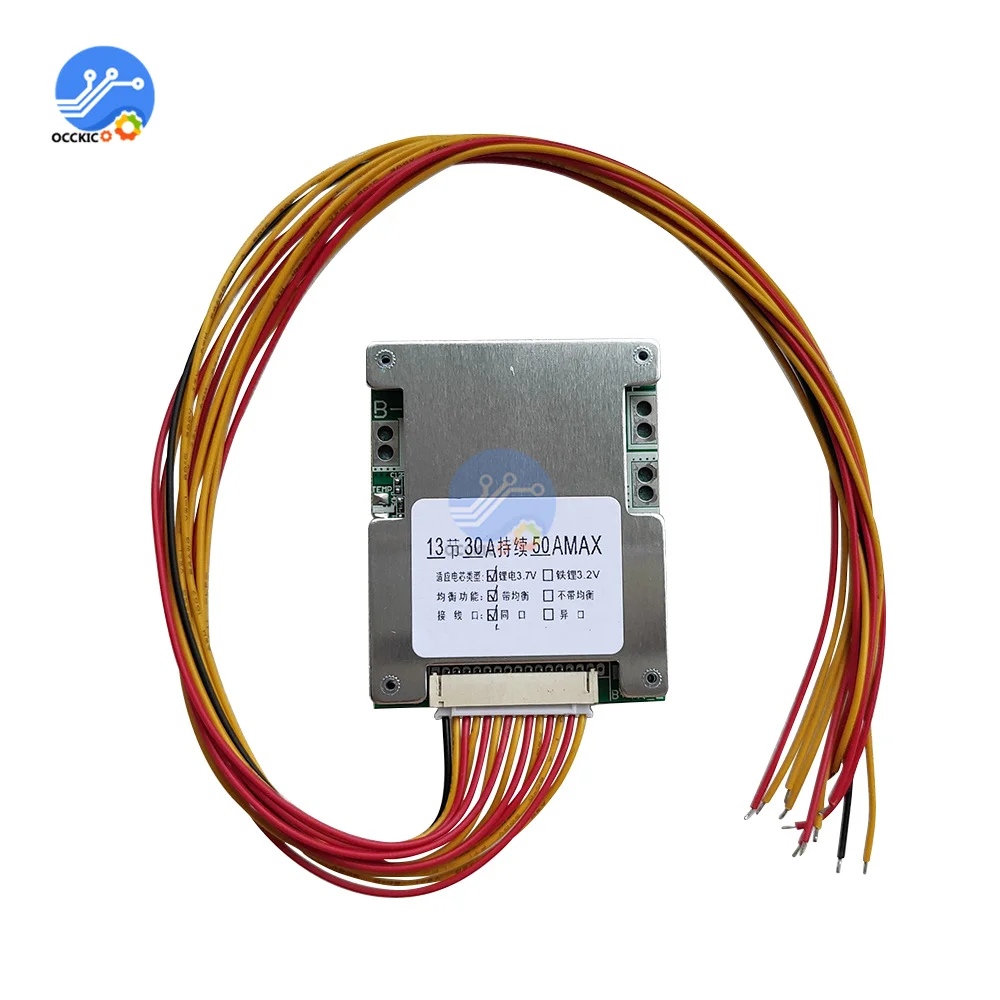

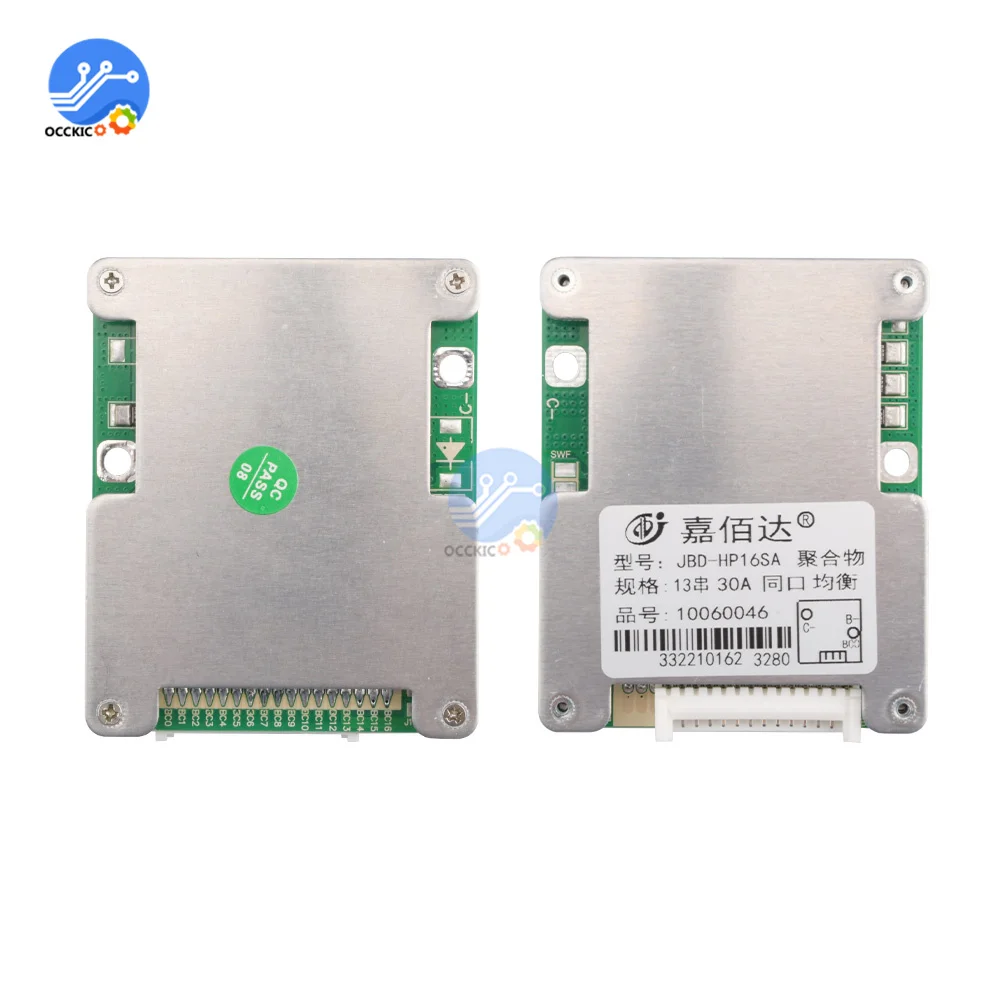

BMS 13S/14S 48V 30A

Особенности
1. Он подходит для литий-ионного аккумулятора 13S/14S 48V 30A.
2. С функциями защиты от напряжения, обнаружения тока, включая защиту от перегрузки по току, перенапряжения, пониженного напряжения и короткого замыкания, функцией баланса напряжения.
3. Эта BMS была построена с использованием высококачественных электронных компонентов (микросхема High End Integrated IC и MOSFET ) , она имеет высокую точность обнаружения напряжения и тока. Стабильная работа в отличном состоянии.

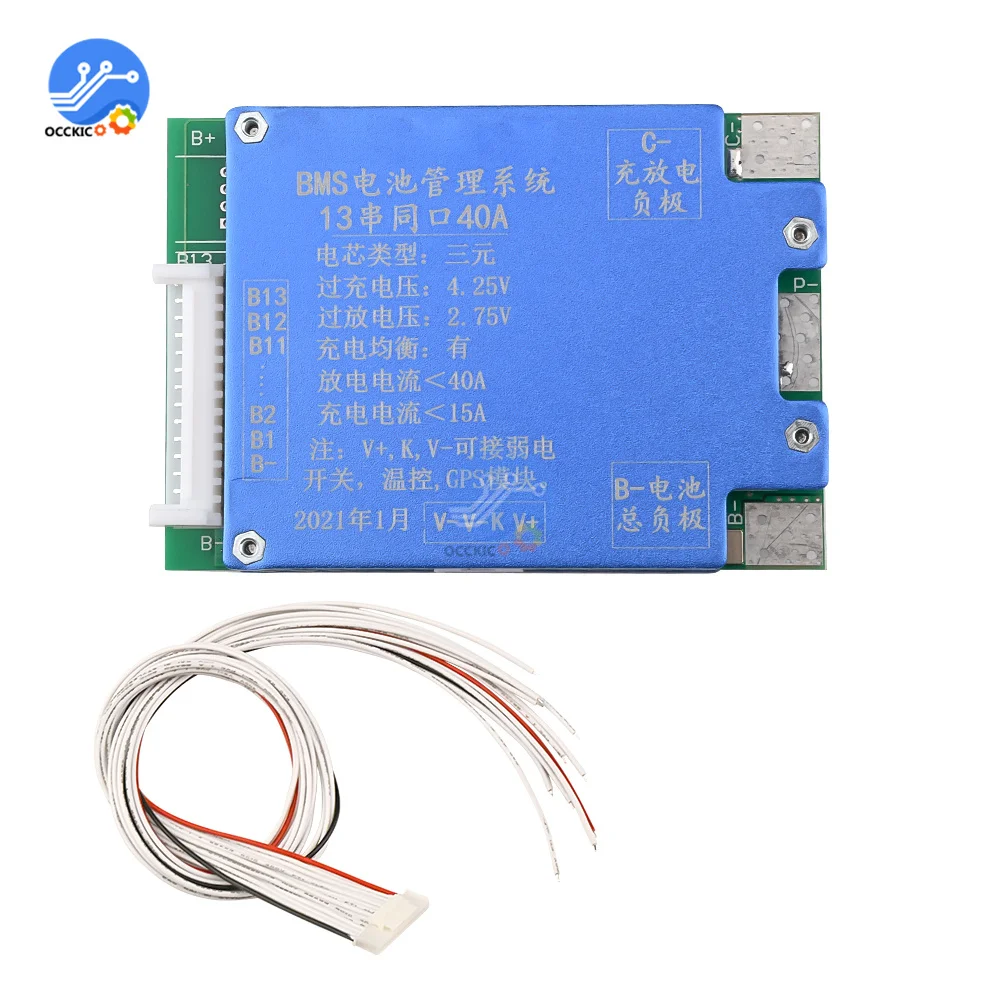

БМС 13 С 48В 20А/40А

Номинальный тройной аккумулятор: 3,7 В
Параметры значения защиты: 2,8-4,25 В
Технические характеристики платы защиты: 13 струн тройных 20A/13 струн тройных 40A
Мощность: в пределах 730 Вт тройной/в пределах 150 Вт тройной
Предел тока контроллера: в пределах 15А/в пределах 30А


Девятикратная защита фильтров опасности
1: Защита от перезарядки: Предотвращение перезарядки аккумулятора
2: Защита баланса: Баланс напряжения продлевает срок службы батареи
3: Защита от влаги: трехстойкий силикон для предотвращения попадания влаги
4: Защита от чрезмерной разрядки: Предотвращение чрезмерной разрядки аккумулятора
5: Защита от перегрузки по току: Предотвращение слишком большого тока батареи
6: защита от короткого замыкания: автоматическая защита при коротком замыкании продукта
7: порт GPS: с портом Bluetooth GPS
8: Электростатическая защита: трехстойкая силиконовая Электростатическая защита
9: Переключатель слабого тока: может быть подключен к защите переключателя слабого тока

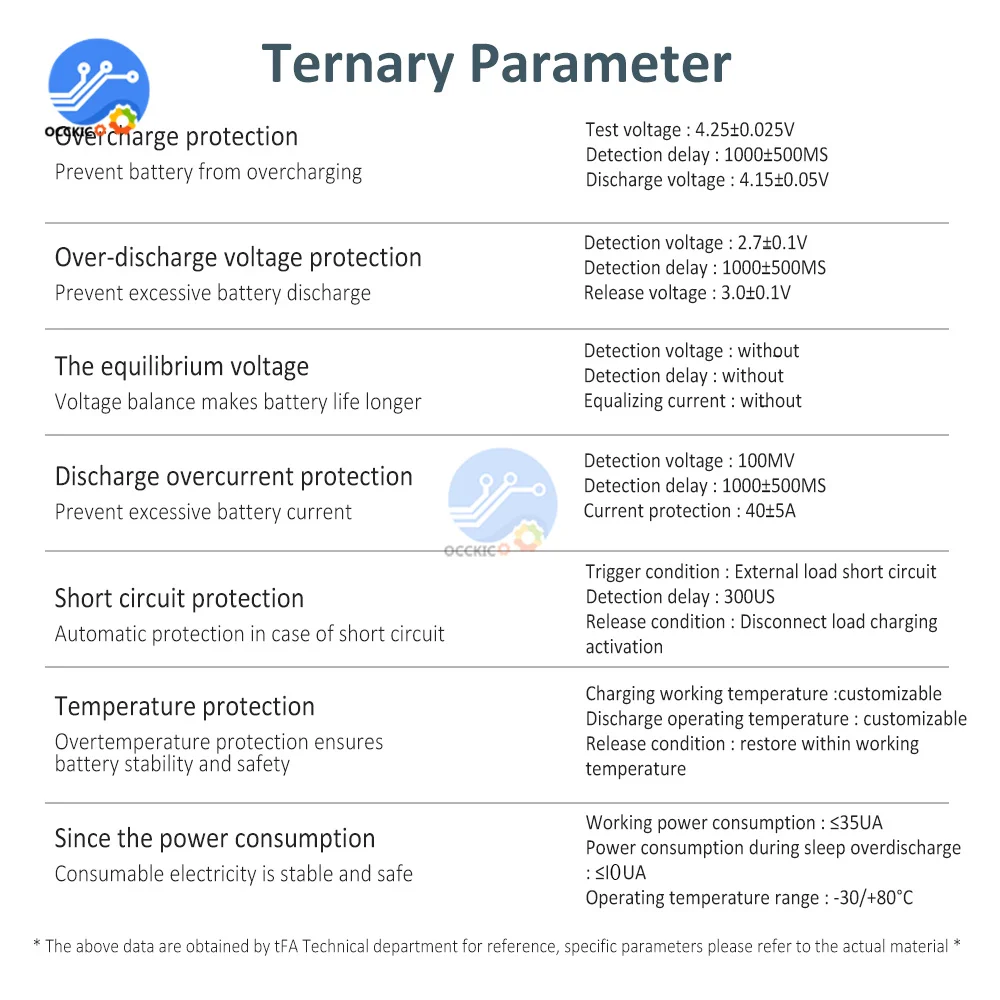

Тройные параметры:

Защита от перезарядки Предотвращает перезарядку аккумулятора
Напряжение обнаружения: 4,25 ± 0025 В
Задержка обнаружения: 1000 ± 50 ОМС
Напряжение отпускания: 4,15 ± 0,05 В

Защита от чрезмерной разрядки Предотвращает чрезмерную разрядку аккумулятора
Напряжение обнаружения: 2,8 ± 0,1 В
Задержка обнаружения: 1000 ± 50 ОМС
Напряжение отпускания: 3,0 ± 0,1 В

Балансировка напряжения для увеличения срока службы батареи
Напряжение обнаружения: 4,15 ± 0025 В
Задержка обнаружения: NA
Балансный ток: 42 мА

Защита от перегрузки по току для предотвращения чрезмерного тока батареи
Напряжение обнаружения: 7OMV
Задержка обнаружения: 1000 ± 50 ОМС
Токовая защита: 70 ± 10А

Защита от короткого замыкания Автоматическая защита при коротком замыкании продукта
Состояние триггера: короткое замыкание внешней нагрузки
Задержка обнаружения: 300 США
Условие выпуска: отключите нагрузку
Активация заряда

Защита от контроля температуры Защита от перегрева делает аккумулятор стабильным и безопасным
Рабочая температура зарядки: можно настроить
Рабочая температура разряда: можно настроить
Условие выпуска: восстановление в пределах рабочей температуры

Самостоятельное потребление стабильно и безопасно
Рабочая Потребляемая мощность: ≤ 35UA
Потребляемая мощность во время гибернации и переразряда: ≤ 10UA
Диапазон рабочих температур: -30/+ 80 ° C

Важное Примечание: разные производители имеют разные способы подключения, используйте соответствующий кабель платы защиты, не используйте другие кабели, которые не подходят!
Из-за использования аксессуаров, не принадлежащих к этому продукту, таких как проводка и т. Д., Если есть проблема, вы несете за нее ответственность!

1. Сначала Подключите B-провод к общему отрицательному полюсу батареи (B-провод необходимо приварить коротким проводом), а затем подключите плоский провод (перед подключением плоского провода, обязательно отключите плоский провод от платы).
2. Пусковая проводка от B-, B-подключается к общему отрицательному электроду батареи, второй кабель B-1 подключается к положительному электроду первой серии батарей, третий кабель B-2 подключен к положительному электроду второй серии батарей, а четвертый кабель подключен. B-3 подключен к положительному полюсу третьей строки батарей ...... и так далее.
3. Наконец, измерьте, равно ли общее напряжение батареи выходному напряжению платы защиты, и плата защиты работает нормально.

Часто задаваемые вопросы
1. Разница между интеграцией и односекционным каскадированием? Одно-секционная каскадная схема
Преимущества: количество строк обратно Совместимо, а использование гибкое; значение зарядного тока той же платы защиты порта соответствует значению тока разряда. (В настоящее время широко используется на рынке)
Недостатки: отсутствие защиты при падении линии выборки напряжения; нет защиты от перегрузки по току при зарядке; только защита от высоких температур, без защиты от низких температур: производительность не такая стабильная, как у интегрированного решения.
Комплексное решение
Преимущества: защита от высоких и низких температур; по сравнению с одноэлементными каскадными характеристиками, он более стабилен и имеет защиту от перегрузки по току при зарядке.
Недостатки: количество используемых строк одно, и его нельзя использовать для других строк; зарядный ток того же порта ниже, чем ток разряда.

Во-вторых, что такое же рот и рот, в чем разница между ними?
В качестве примера мы используем 13 строк плат защиты 48V15A.
Одна и та же плата защиты порта: один и тот же порт 15A означает, что ваш зарядный отрицательный электрод и разрядный отрицательный электрод подключены к одной и той же точке на плате защиты (наш C-), А отрицательный электрод зарядки и разрядки имеет один интерфейс, поэтому его зарядный ток и ток разряда одинаковы 15 А.
Плата защиты разделенного порта: тогда разделенный порт как раз наоборот. Зарядный отрицательный электрод (C-) и разрядный отрицательный электрод (P-) разделены и подключены к разным точкам защитной платы.

3. Что такое функция выравнивания?
Принцип работы и функция такие. Когда напряжение вашей батареи достигает одной секции (полимер 4,18 В, железо-литиевая 3,6 В), баланс этой секции на плате защиты автоматически включается после включения баланса. Сопротивление выравнивания начнет разряжаться при токе 35 мА (когда выравнивание включено и разряд включен, на задней части платы защиты будет небольшое тепло, что является нормальной реакцией.)

4. Соотношение между емкостью аккумулятора и током платы защиты?
Емкость аккумулятора напрямую не связана с током платы. Большая емкость не означает, что батарея большая, а в основном зависит от постоянного тока. То есть, чем больше ваш двигатель, тем больше постоянный ток выбранной Вами платы защиты. Емкость вашего аккумулятора напрямую не связана.

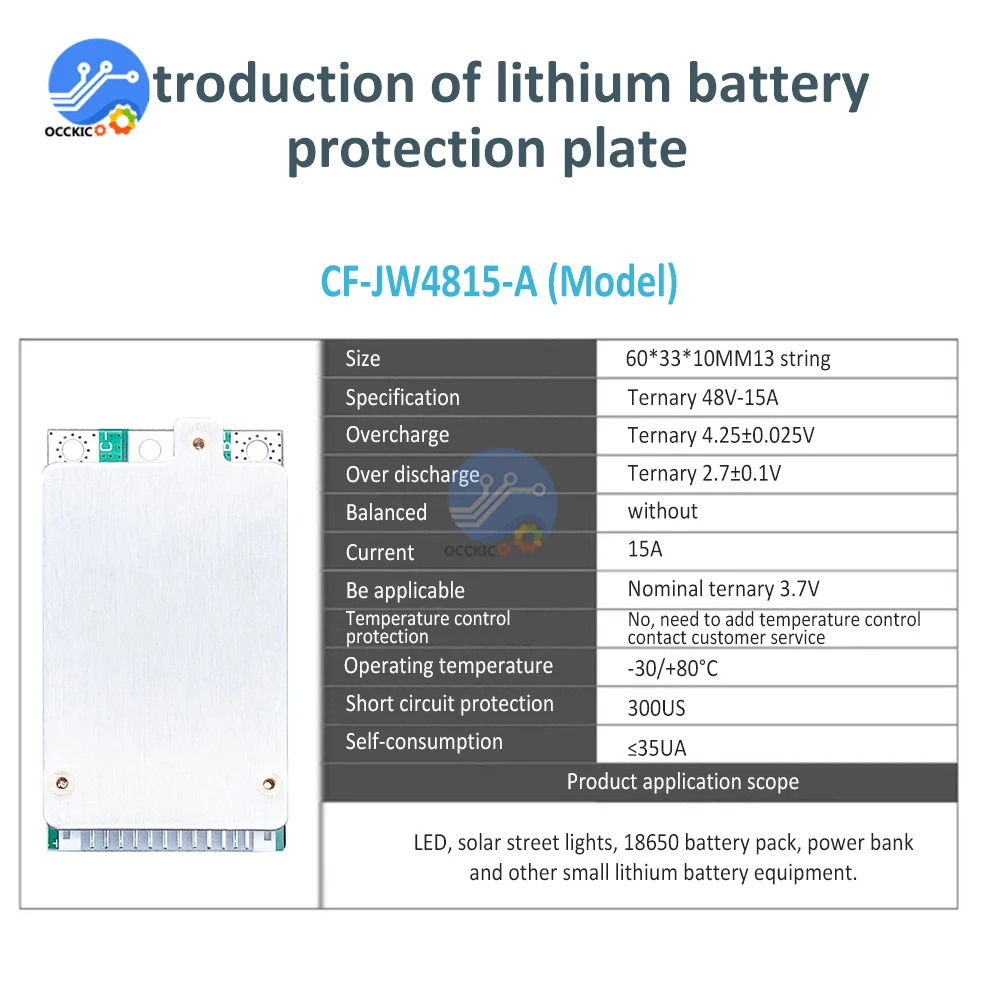

БМС 13 С 48 В 15А

Пункт продажи продукта
1: Широкий спектр применения
2: маленький размер
3: трубка MOS высокого качества
4: Защита от чрезмерной разрядки
5: простой в использовании


Размер: 60*33*10 мм
Технические характеристики: 13 струн тройных 48V-15A
Перезарядка: Тройная 4,25 ± 0025 В
Перегрузка: Тройная 2,7 ± 0,1 В
Баланс: нет
Текущие: 15А
Применимо: Номинальный тройной 3,7 В
Работая температура-30 ℃/+ 80 ℃
Защита от короткого замыкания: 300US
Собственн-Потребление: ≤ 35UA
Диапазон применения продукта
СИД, солнечные уличные фонари, 18650 аккумулятор, банк силы и другое малое оборудование батареи лития.



БМС 13 С 48 В 50А
Особенность:
Подходит для тройных 3,7 В, оксида лития и кобальта, литий-манганатных батарей.
Применимая мощность напряжения: 48 В, менее 2500 Вт
Защита от перезарядки
Защита от разряда
Максимальная токовая защита
Защита от короткого замыкания на выходе


Параметры:
Модель: 13S 48V/50A тот же порт
Применимая мощность напряжения: 48 В <2500 Вт
Применимый Тип батареи: Тройная батарея 3,7 В, оксид лития кобальта, литий-манганатная батарея
Описание функции: защита от перезарядки литиевой батареи; защита от переразряда; защита от перегрузки по току; защита от короткого замыкания на выходе
Максимальный Рабочий ток: 50А МАКС.
Максимальный непрерывный рабочий ток: 40А МАКС.
Напряжение защиты от перегрузки: 2,6 В
Напряжение защиты от перезарядки: 4,25 В
Ток зарядки: 40А МАКС.
Функция балансировки зарядки: с этой функцией балансное напряжение составляет 4,2 В
Области применения: электромобили; крутильные транспортные средства; электрические велосипеды; скутеры; инверторы и т. Д.
