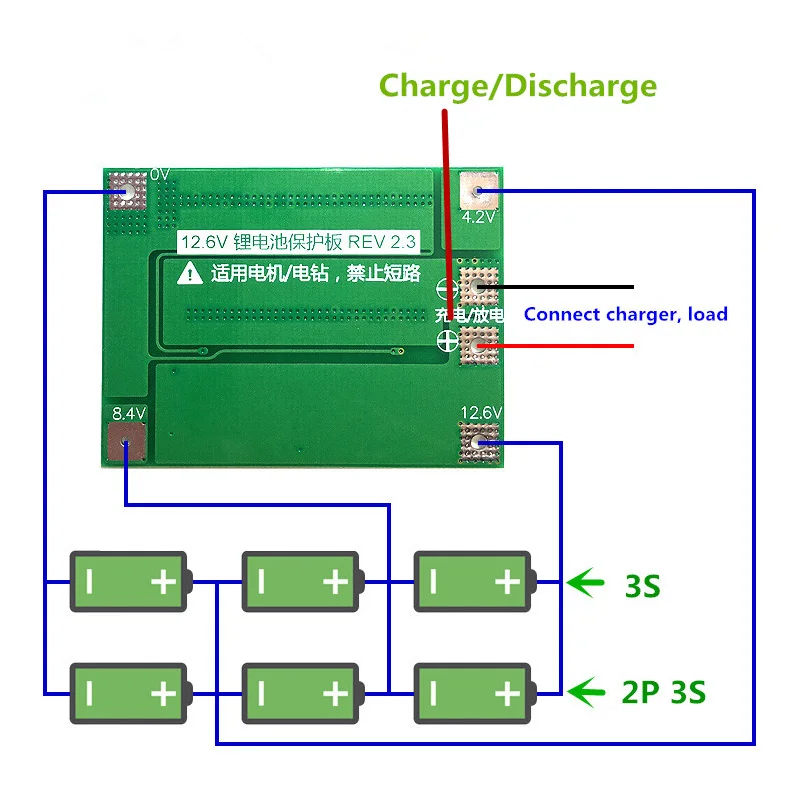

Защитная плата для зарядки литий-ионных аккумуляторов 2S/3S/4S/5S

Описание:

• Область применения: Номинальное напряжение литиевой батареи 3,7 В (включая 18650,26650, литий-полимерный аккумулятор)

• Размер изделия: 41*55*3,4 мм (улучшенная версия), 41*60*3,4 мм (сбалансированная версия)

• Вес изделия: 8,8 г (улучшенная версия), 9,8 г (сбалансированная версия)

• Напряжение зарядки: 12,6-13,6 В

• Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки)

• Ток непрерывного заряда (верхний предел): 20А

Улучшенная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью ниже 130 Вт.(Без сбалансированной функции)

Сбалансированная версия: подходит для электрической дрели с пусковым током ниже 80А и мощностью НИЖЕ 170 Вт. (С функцией сбалансированной зарядки)

Примечание 1: для успешного запуска сверла требуются три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (обычная батарея 18650 не может начать сверло!).

Примечание 3: когда аккумулятор заряжается, сопротивление нагреванию «430» является нормальным, это означает, что цепь балансировки работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте, подключен ли не тот провод.

2S 7,4 V 10A литиевая батарея Защитная плата с балансом:



Диапазон перенапряжения: 4,25-4,35 В ± 0,05 В



Диапазон перенапряжения: 2,5-3,0 В ± 0,05 В



Верхний рабочий ток: 8А



Верхний предел мгновенного тока: 10A



Ток покоя: менее 10 А



Эффективная жизнь: более 50 000 часов



Внутреннее сопротивление: менее 300mΩ



Напряжение зарядки: 8,4-9 в



Баланс тока составляет 58 мА



Условия хранения: -40-+ 80 ℃



Рабочая температура: -40 --- + 50 ℃

Размер: 40*17*3,5 мм

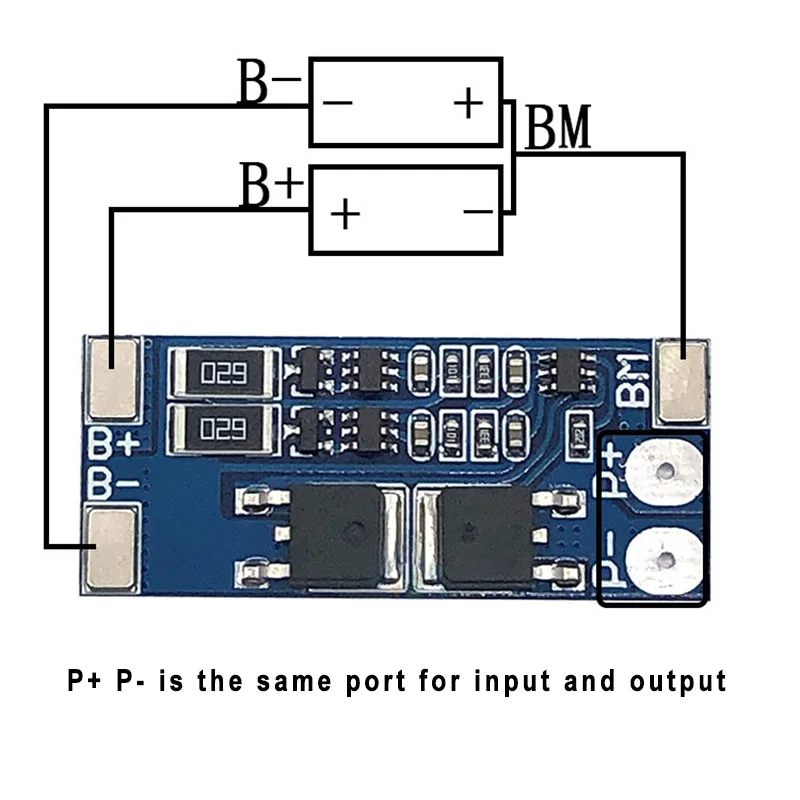

Описание сварочных точек:



· B + подключен к аккумулятору;



· Б-подключенный аккумулятор отрицательный;



· MB Подключите батарею 1 к точке подключения перед батареей 2;



· P + подключен к зарядной/разрядной стороне позитива (разделяемая сторона заряда/разрядки);



• P-connect / discharge terminal negative (совместно с зарядкой/разрядкой).



Примечание: не умышленное короткое замыкание!



2S 7,4 V 8,4 V 20A плата защиты литиевой батареи с балансом:

Применимый объем: подходит для литиевых батарей с номинальным напряжением 3,7 В и полным напряжением 4,2 В (включая 18650, 26650, полимерные литиевые батареи, без ограничений по размерам)



Размер изделия: 45*15*3,4 мм (стандарт), 48*20*3,4 мм (Сбалансированный)



Вес изделия: 2,9 г (стандартное издание), 3,7 г (сбалансированное издание)



Напряжение зарядки: 8,4-9,0 В



Непрерывный ток разряда (верхний предел): 20A (если охлаждающая среда не хорошая, уменьшите ток нагрузки)



Ток непрерывного заряда (верхний предел): 10A



Стандартная версия: подходит для запуска Сверл с токами до 25 А ниже 50 Вт, или резистивные нагрузки ниже 168 Вт.



Сбалансированная версия: подходит для пусковых токов ниже 25 А и ниже 50 Вт, или резистивных нагрузок ниже 168 Вт, с сбалансированной функцией зарядки.



Примечание 1: для успешного запуска сверла требуются две батареи питания 10C-20C или четыре батареи питания 5C-10C (обычные 18650 не могут начать сверло!).



Примечание 2: Подключите 0 В, 4,2 в, 8,4 в строго согласно схеме. При первом подключении аккумулятора, он должен быть заряжен перед выходом.





Примечание 3: когда аккумулятор заряжается, «430» сопротивление нагреванию является нормальным явлением, что указывает на то, что схема выравнивания работает; если сопротивление «430» также нагревается в состоянии не зарядки, пожалуйста, проверьте, подключена ли не та линия.



Для некоторых клиентов с плохой электронной основой, пожалуйста, объясните: Не смешивать хорошие батареи и плохие батареи вместе! Емкость/внутреннее сопротивление 2 батарей должны быть как можно ближе! (1 хороший аккумулятор + 1 плохой аккумулятор = 2 эффекта использования батареи).







4S 16,8 V 40A плата защиты литиевой батареи с балансом:

Область применения: Номинальное напряжение 3,6 В, 3,7 В литиевая батарея (включая 18650,26650, полимерный литиевый аккумулятор)

Напряжение зарядки: 16,8-18,1 в

Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки)

Ток непрерывного заряда (верхний предел): 20А

Стандартная версия: подходит для пускового тока ниже 60A, мощность 100 Вт ниже сверла.(Не сбалансированная функция)

Улучшенная версия: для пускового тока ниже 80A мощность 135 Вт ниже сверла.(Не сбалансированная функция)

Сбалансированная версия: подходит для пускового тока ниже 80А, мощность 220 Вт ниже сверла.(С балансом)

Примечание 1: для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (Обычный 18650 не может начать сверло!).



Примечание 2: строго в соответствии с проводкой карты 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, не умышленно короткого замыкания.





Примечание 3: когда используется нагрузка мотора кисти, попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) К положительным и отрицательным клеммам двигателя, чтобы предотвратить обратный Спайк от двигателя. Сломайте трубку MOS.



Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи.



Примечание: Эти товарыСбалансированная версия. Если вам нужна другая версия, пожалуйста, свяжитесь с нами.













3S 25A 12,6 В 4S 16,8 в 5S 21 в 18650 литий-ионный аккумулятор защита цепи зарядки плата:

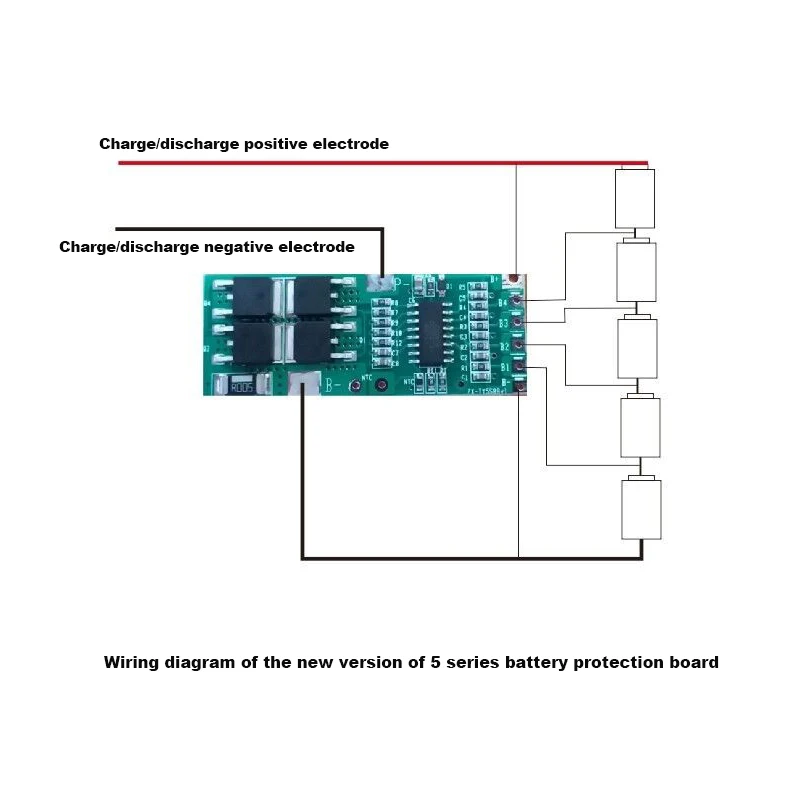

5S 10А литий-ионная литиевый аккумулятор BMS 18650 плата защиты зарядного устройства 18В 21В схема защиты ячейки:

5S 15A литий-ионная литиевая батарея 18650 зарядное устройство Защитная плата 18,5 в 21 в Защита от короткого замыкания с DuPont линии:
