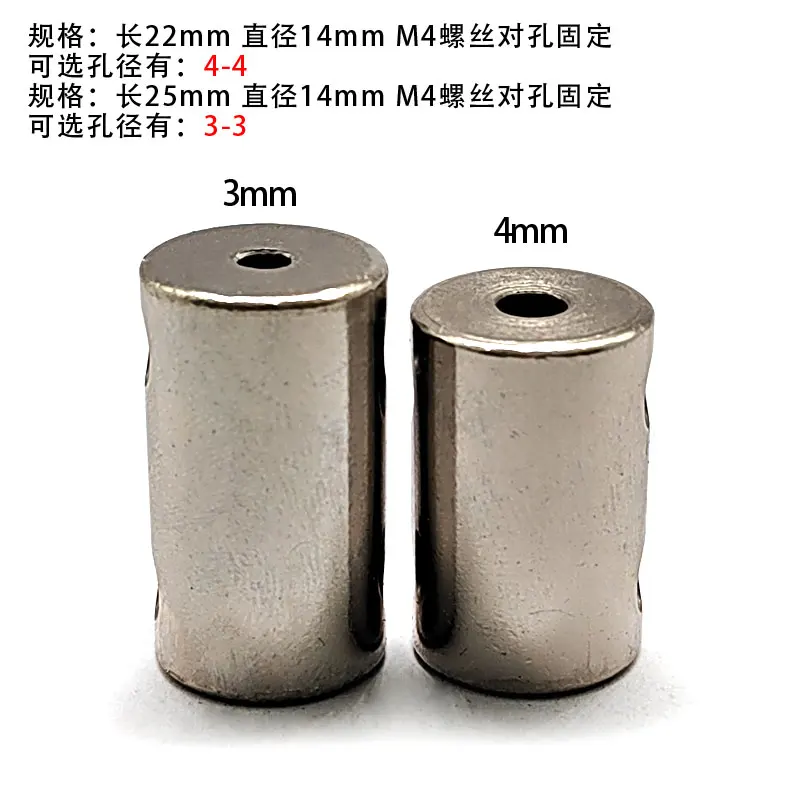

Жёсткая муфта вала двигателя Соединительная муфта для CNC, 4/5/6/8/10 мм, внешний диаметр 14x22

Это сталь № 45, а не нержавеющая сталь, это своего рода железо, но оно прочнее обычного железа.
Длина муфты 22 мм
Существует два вида внешнего диаметра в соответствии с различными отверстиями: 14 мм, 16 мм
Жесткая Муфта имеет конструкцию крепления на 90 градусов и крепится четырьмя машинными винтами.

Материал из чистой меди, погрешность диафрагмы составляет 0,03 мм (в основном незначительно), конструкция с сквозным отверстием, две длины диафрагмы каждая составляет половину муфты!

Широко используется в двигателях, оборудовании, прессформе, механических случаях передачи. Добро пожаловать на оптовую продажу и на заказ!

Описание размера:
Следующие 6 видов муфт имеют диаметр 14 мм и длину 22 мм.

4-4, одна боковая диафрагма 4 мм, другая Торцевая диафрагма 4 мм; (боковое отверстие M4 машинный винт)

5-5, одна боковая диафрагма 5 мм, другая Торцевая диафрагма 5 мм; (боковое отверстие M4 машинный винт)

5-8, одна боковая диафрагма 5 мм, другая Торцевая диафрагма 8 мм; (боковое отверстие M4 машинный винт)

6-6, одна боковая диафрагма 6 мм, другая Торцевая диафрагма 6 мм; (боковое отверстие M4 машинный винт)

6-8, одна боковая диафрагма 6 мм, другая Торцевая диафрагма 8 мм; (боковое отверстие M4 машинный винт)

8-8, одна боковая диафрагма 8 мм, другая Торцевая диафрагма 8 мм; (боковое отверстие M4 машинный винт)

Следующие 3 вида муфт 16 мм в диаметре и 22 мм в длину.

6-10, одна боковая диафрагма 6 мм, другая Торцевая диафрагма 10 мм; (боковое отверстие M4 машинный винт)

8-10, одна боковая диафрагма 8 мм, другая Торцевая диафрагма 10 мм; (боковое отверстие M4 машинный винт)

10-10, одна боковая диафрагма 10 мм, другая Торцевая диафрагма 10 мм; (боковое отверстие M4 машинный винт)
