ЖК-дисплей 1024*600 для Arduino/STM/ESP32 EKT101A

Код товара: A1005006139586881

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

Capacitive touch CTP with accessory

Описание:

Особенности

На базе T5L2, под управлением системы DGUS II, оценочная плата.
10,1 дюйма, разрешение 1024*600 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.

Параметры

Дисплей
Пункт		Параметр		Описание
Цвет		16,7 м ( 16777216 ) Цвета		24-битный цвет 8R8G8B
Тип панели		IPS		IPS TFT LCM, широкий угол обзора
Угол обзора		85/85/85/85 (Л/Р/У/Д)		Лучший вид: симметричный
Активная область		222,70 мм (Ш) × 125,30 мм (В)		1024 × 600 пикселей
Разрешение		1024×600		Дисплей поддержки 0 °/90 °/180 °/270 ° вращанный
Подсветка		СИД		≥ 20000H(Непрерывная работа с максимумом Яркость, время половин яркости)
Яркость		250 нит		Регулировка 100 уровней. (Не рекомендуется устанавливать яркость на 1% ~ 30% от максимума, что может привести к мерцания)

Напряжение & ток
Пункт	Условия		Мин	Тип	Макс	Блок
Напряжение питания	-		6.0	12.0	36.0	V
Рабочий ток	VCC = + 12 В, подсветка горит		-	250	-	МА
	VCC = + 12 В, подсветка выключена		-	110	-	МА
Рекомендуемый Источник питания: 12 В 1 А постоянного тока

Тест надежности
Пункт	Условия		Мин	Тип	Макс	Блок
Работа Температура	60% относительной влажности при напряжении 12 В		-20	25	70	℃
Хранение Температура	-		-30	25	85	℃
Рабочая влажность	25℃		10%	60%	90%	Правый

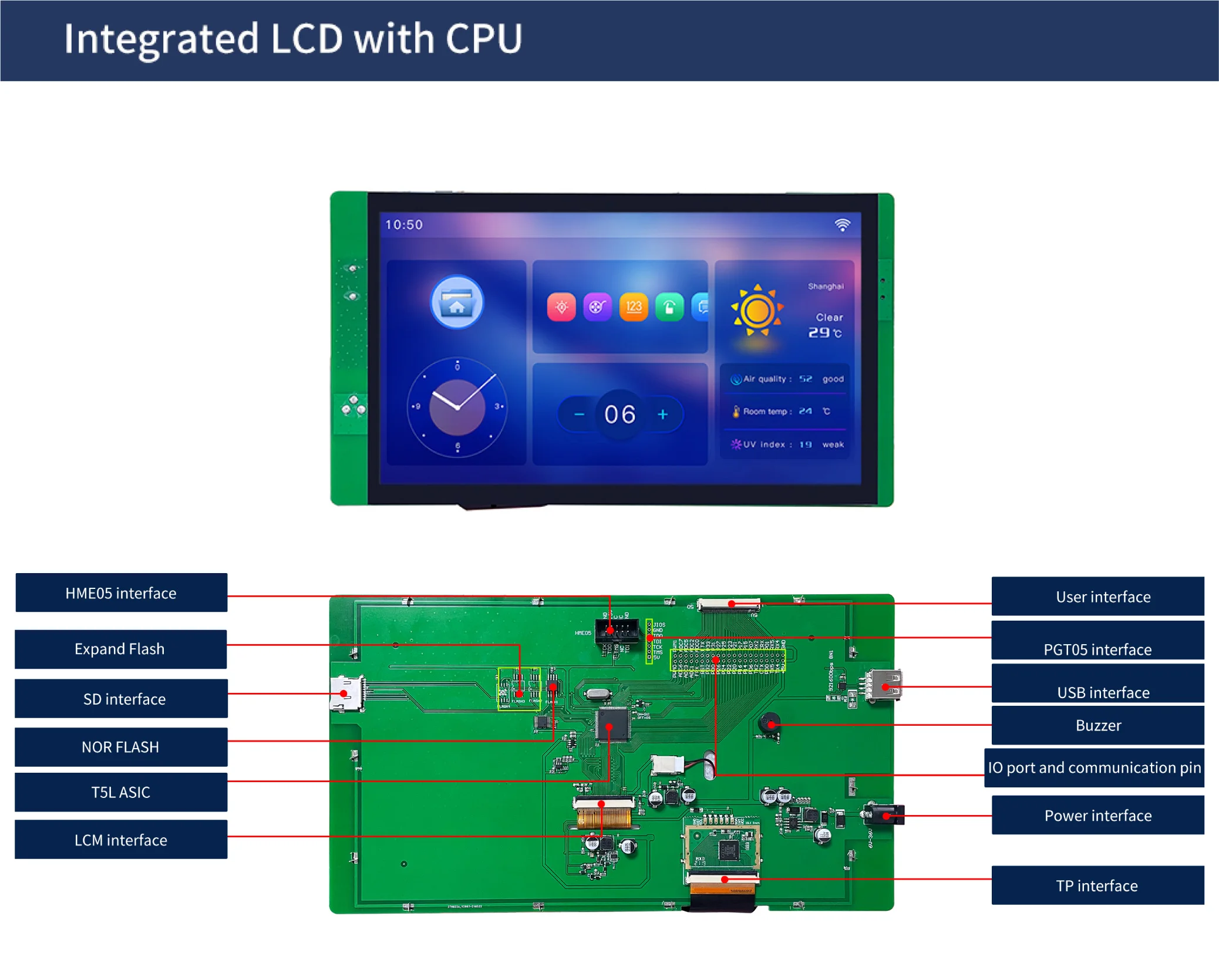

Интерфейс
Пользовательский интерфейс	50 контакт-0, 5 мм FCC
Интерфейс УСБ	Да
Интерфейс карты SD	Да (формат SDHC/FAT32)

Память
Пункт	Типичное значение	Особенности	Значение типа	Блок	Описание
ВСПЫШКА (ТА/ГУС Ⅱ )	32 Мбайт	Пространство шрифта	4-12	Мегабайты	Один шрифт 256 Кбайт, хранить Шрифты, библиотеки иконок и другие двоичные файлы
		Хранение изображений （. Файл ICL)	12-4	Мегабайты	Формат JPEG (количество изображений Относится к размеру JPEG，Размер A Один файл изображения JPEG должен Не превышает 248 Кбайт)
Оперативная память (ДГУС Ⅱ )	128 Кбайт	Хранение переменных Пространство	-	-	Данные не сохраняются при отключении питания
Ни вспышка (ДГУС Ⅱ )	512 Кбайт	База данных пользователей	-	-	Данные не сохраняются при отключении питания

UI & Периферийные
Версия пользовательского интерфейса	ТА/ДГУСⅡ(ДГУСⅡ Предустановлен)
Периферийные	Емкостная сенсорная панель, зуммер

Размер
Размер	265,9 мм (Ш) × 148,1 мм (В) × 20,7 мм (Т)
Вес нетто	565 г

Часто задаваемые вопросы

Вопрос 1:

Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?
Ответ:

Нет, вы должны сначала обновить программу до ЖК-дисплея, а затем собрать ее.
Шаг 1, проверьте программную платформу экрана, упомянутую в спецификации.
Шаг 2, используйте правильный SDK для разработки (разные платформы используют разные SDK), чтобы завершить разработку.
Шаг 3, обновите программу и протестируйте
Раздел 4, когда тест ОК, соберите его на машине.

Вопрос 2:

В каких отраслях используются ЖК-дисплеи DWIN?
Ответ:

Косметические машины, Физиотерапия, Здоровье и фитнес, Медицинское лечение, Обработка воздуха, Управление воздухом, Транспорт (инструменты Car & Ship), Инструменты и автоматизация аппаратов, Электричество, Водоочистка, IC дизайн и производство, Кухонная техника (Соковыжималка, печь, машина льда, машина мороженого, кухонный вентилятор), Новая энергия (Фотоэлектрические, Ветровое электричество, Зарядная свая), Бытовая техника…

Вопрос 3:

Требуется ли продукту DWIN минимальный объем заказа при покупке?
Ответ:

Нет MOQ для стандартного продукта.

Вопрос 4:

Будет ли у DWIN техническая поддержка онлайн?
Ответ:

Да, конечно, ниже способы, которыми вы можете получить техническую поддержку.

-WhatsApp: + 86 19192113166
-Электронная почта службы поддержки клиентов: dwinhmi@dwin.com.cn

-Форум разработчиков DWIN:https://forums.dwin-global.com/

-Международный сайт:https://www.dwin-global.com/

-Инструмент разработки:https://www.dwin-global.com/tool-page/

-Руководство по разработке:https://www.dwin-global.com/development-guide/

-Видеоурок DGUS:https://www.dwin-global.com/t5l-dgus-v7-6-video-tutorial/
-Оставьте нам сообщение на Алиэкспресс.
