ЖК-экран CCFL для телевизора диагональю 490 мм

Характеристики:

Материал: панели из стекловолокна
Размер платы драйвера: 7x2см
Вход: 10-30 В постоянного тока
Светодиодный Размер ленты: 490x4мм

Особенности:

Эта полоса подсветки идеально подходит для экрана, высокой яркости, защиты окружающей среды и энергосбережения.
Светодиодный частицы, расположение высокой плотности, импортные Светодиодный-полоски.
Длительный срок службы, срок службы 100000 часов.
Простота установки, использование двустороннего клея можно прикрепить к оригинальному ЖК-дисплею или в другом месте.

Установка:

Если ваш монитор использует инвертор, то этот комплект заменяет устройство для подключения к плате драйвера;
Если на вашем мониторе находится Высоковольтная интегрированная плата питания, то: плата заряжена, найдите 12 В (емкость), а затем отключите источник питания,
Используйте мультиметр, чтобы найти и 12 В (емкость) отключите Оригинальное подключение
Отрицательный терминал, плата получила три линии: 12 В, ВКЛ, GND, 12 В Инвертер для подключения с положительным напряжением 12 В
Электрод высоковольтного интегрированного блока питания, GND соединен с отрицательным электродом, на подключении к ВКЛ/ВЫКЛ.
В простых терминах оригинальный высоковольтный источник питания отключен, вместо инвертора,
В оригинальном фронте высокого давления, чтобы взять мощность

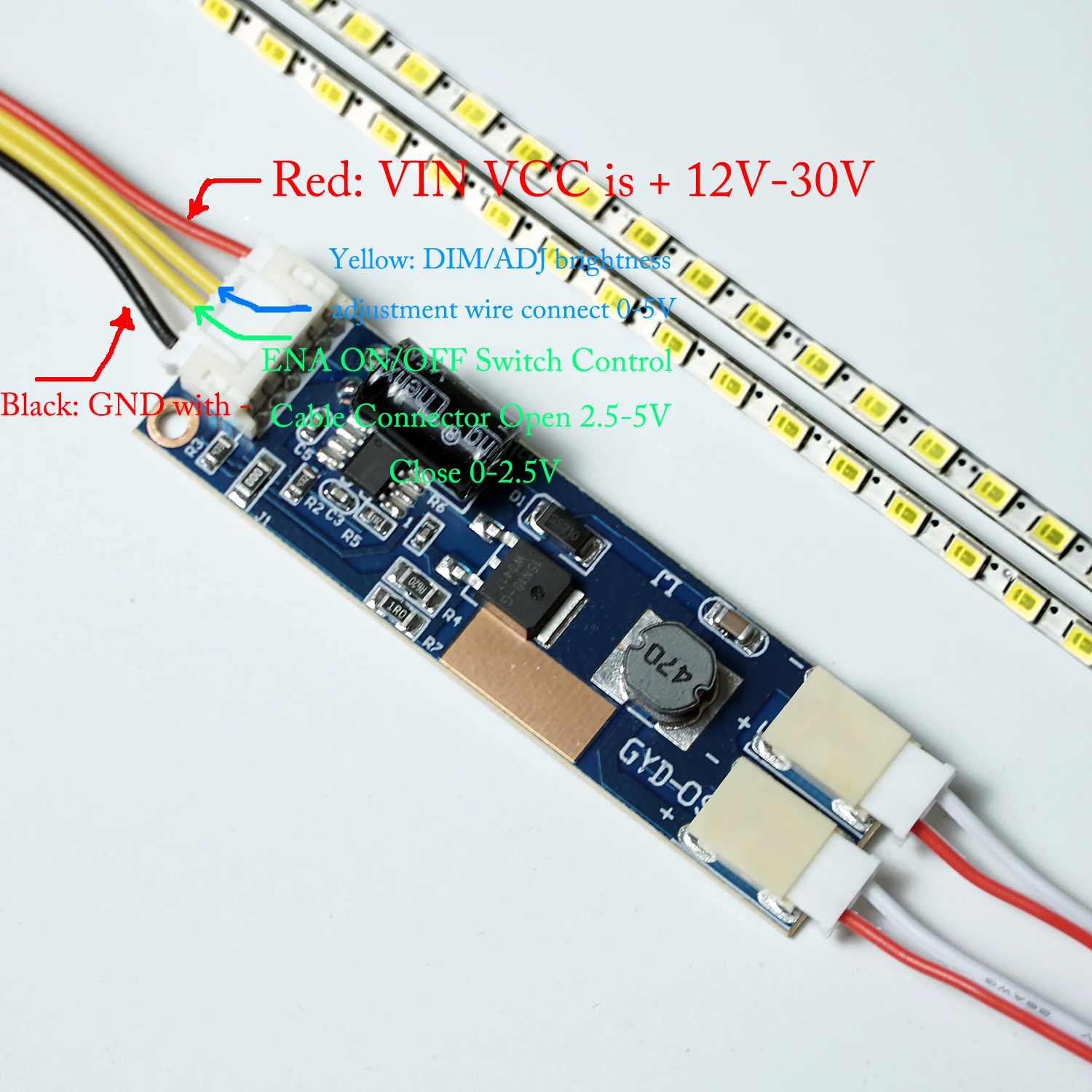

Описание штифта:

Вин: напряжение
Эна: вкл/выкл
DIM: ADJ регулировка яркости
GND: Соединительная площадка

Посылка включает в себя:

1 шт. =2 x светодиодный полоса + 1 x плата драйвера
